Moulage par injection de corps de pare-chocs avant automobile

Le moulage par injection de carrosserie de pare-chocs avant automobile est un équipement essentiel pour les pièces extérieures automobiles, utilisé pour produire des composants de protection avant pour les véhicules. Il a évolué des pièces d'emboutissage en métal aux pièces en plastique léger. Les moules SIKAIDA intègrent des capacités avancées de conception et de fabrication, avec un contrôle qualité strict tout au long du processus d'usine, garantissant des produits stables et durables.

Détails du produit

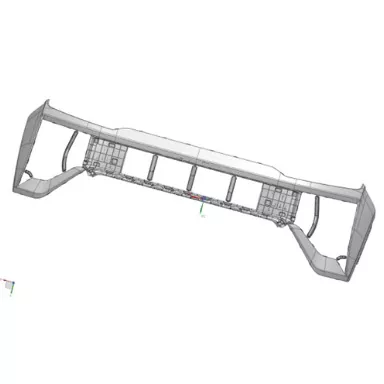

1. Structure et fonction du produit

Ce moulage par injection de carrosserie de pare-chocs avant automobile est utilisé pour produire des couvertures de pare-chocs avant. Le pare-chocs en plastique se compose d'un panneau extérieur, d'un matériau de rembourrage et d'une traverse en acier. Il est disponible en deux types de lignes de séparation : séparation externe (ligne de séparation visible) et séparation interne (ligne de séparation cachée, adaptée aux véhicules milieu à haut de gamme). Les fonctions principales comprennent la protection contre les collisions, l'installation des composants, la ventilation, la décoration et la protection des piétons.

2. Application matérielle

Le pare-chocs utilise un système PP+EPDM+TD20, avec du PP comme matériau de base, de l'EPDM améliorant l'élasticité et du TD20 renforçant la rigidité. Les matériaux sont légers, résistants aux chocs, aux intempéries, faciles à traiter, économiques et recyclables, répondant aux exigences de production et de protection de l'environnement.

3. Spécifications et précision du produit

Les dimensions typiques du moule par injection de carrosserie de pare-chocs avant automobile sont d'environ 2 000 mm × 800 mm × 700 mm, avec une épaisseur de paroi moyenne de 3,0 mm et un poids de 4 à 5 kg. La précision dimensionnelle est de ±0,05 mm, l'état de surface Ra≤0,4 μm, le jeu d'assemblage de 0,5 à 1 mm et la différence de hauteur de la ligne de joint interne ≤0,05 mm.

Caractéristiques et applications du produit

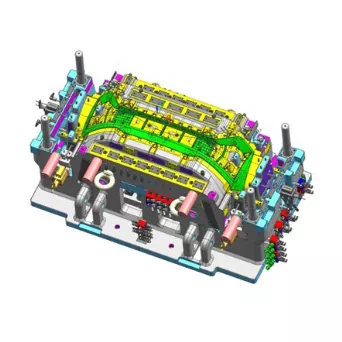

1. Caractéristiques de la structure du moule

Le moulage par injection de carrosserie de pare-chocs avant automobile adopte une conception de moule mobile et stationnaire intégrée. La base du moule est en matériau QT500 et la cavité/noyau est en acier P20 ou 718. La surface de joint est optimisée et la ligne de joint interne peut être masquée. Équipé d'un système de déclenchement à canaux chauds multipoints, d'un système de refroidissement combiné, d'un système de bloc d'éjection et d'un mécanisme d'extraction de noyau stable, il équilibre performances et facilité de traitement.

2. Avantages des applications

Le moulage par injection de carrosserie de pare-chocs avant automobile est conforme aux normes GB17354-1998, protégeant les véhicules lors de collisions à basse vitesse ; il est plus de 40 % plus léger que les pare-chocs métalliques, améliorant ainsi l'économie de carburant ; il offre une grande liberté de conception, une forte intégration fonctionnelle, une excellente résistance aux intempéries et une longue durée de vie.

3. Applications typiques

Largement utilisé dans divers véhicules de tourisme : les voitures économiques donnent la priorité au coût, en utilisant des lignes de séparation externes et des matériaux PP+EPDM+T15 ; les voitures de milieu de gamme à haut de gamme privilégient l'esthétique, en utilisant des lignes de séparation internes et des matériaux PP+EPDM+TD20 ; les véhicules à énergies nouvelles donnent la priorité à l'allègement et aux fonctionnalités intelligentes ; Les SUV et monospaces privilégient l’aérodynamisme et les capacités tout-terrain.

Processus de fabrication

1. Conception du moule

Grâce à l'analyse de la structure du produit et à l'optimisation de la simulation du flux de moule MOLDFLOW, une conception détaillée des mécanismes de base tels que les lignes de joint, le déclenchement et le refroidissement est réalisée pour garantir une conception scientifique.

2. Fabrication de moules

Une base de moule QT500 et des matériaux de cavité/noyau P20/718H sont utilisés. L'usinage de précision, le traitement thermique de nitruration et le polissage miroir garantissent la qualité du moule.

3. Moulage par injection

Les matériaux sont séchés à 80-100℃ pendant 2-4 heures, puis moulés par injection selon les spécifications (cycle de moulage 10-15 secondes). Après le moulage, le retrait de la porte, l'inspection et l'emballage sont effectués, avec un traitement de surface si nécessaire.

4. Contrôle qualité

Le contrôle qualité complet du processus garantit que l'apparence du produit est sans défaut, que les dimensions sont conformes aux dessins et que les performances sont conformes aux normes, en passant plusieurs tests de performance.

Tendances de développement :

1. Technologie des matériaux

Les matériaux moulés par injection de carrosserie de pare-chocs avant d'automobile évoluent vers la légèreté (matériaux composites), la haute performance, le respect de l'environnement (recyclable) et l'intelligence (matériaux intelligents) pour soutenir une conduite intelligente.

2. Technologie des moules

L'adoption généralisée de lignes de joint internes, de canaux chauds multipoints et de technologies de refroidissement conforme améliore l'automatisation et l'intelligence des moules, raccourcit les cycles et augmente l'efficacité.

3. Tendances de l'industrie

La demande industrielle augmente, la concentration industrielle augmente, la transformation numérique s’approfondit et la technologie s’étend à des domaines tels que la robotique.
