Bases de moules de précision standard personnalisées d'un fabricant professionnel en Chine

SIKAÏDALes bases de moules de précision standard sont des équipements de processus fondamentaux largement utilisés dans l’industrie de fabrication de moules. En tant que « squelette » du moule, ils sont utilisés pour fixer et supporter les composants de moulage, les mécanismes de guidage et les systèmes d’éjection. En tant que fabricant professionnel possédant sa propre usine en Chine, SIKAIDA s'engage à fournir des bases de moules de précision standard rentables et, en tant que fournisseur fiable, à répondre aux divers besoins des clients mondiaux.

CesBases de moules de précision standardadopter des normes de tolérance conventionnelles (tolérance dimensionnelle ±0,1 ~ 1 mm, planéité ≤0,02 mm/m), combinant avantages économiques, polyvalence et livraison rapide. Ils sont constitués de composants standardisés tels qu'une plaque de base de moule fixe et une plaque de moule mobile. Ce qui suit est une classification détaillée.

Classification par type de moule

1. Bases de moulage par injection

- Fond de moule à deux plaques (plan de joint unique) : le fond de moule à injection de précision standard le plus utilisé de SIKAIDA. Il présente une structure simple, un faible coût et une livraison rapide, adapté à la plupart des produits moulés par injection tels que les coques de première nécessité, les pièces d'appareils électroménagers et les jouets en plastique. La conception de la surface de séparation unique simplifie le processus de traitement et d'assemblage, améliorant ainsi l'efficacité de la production.

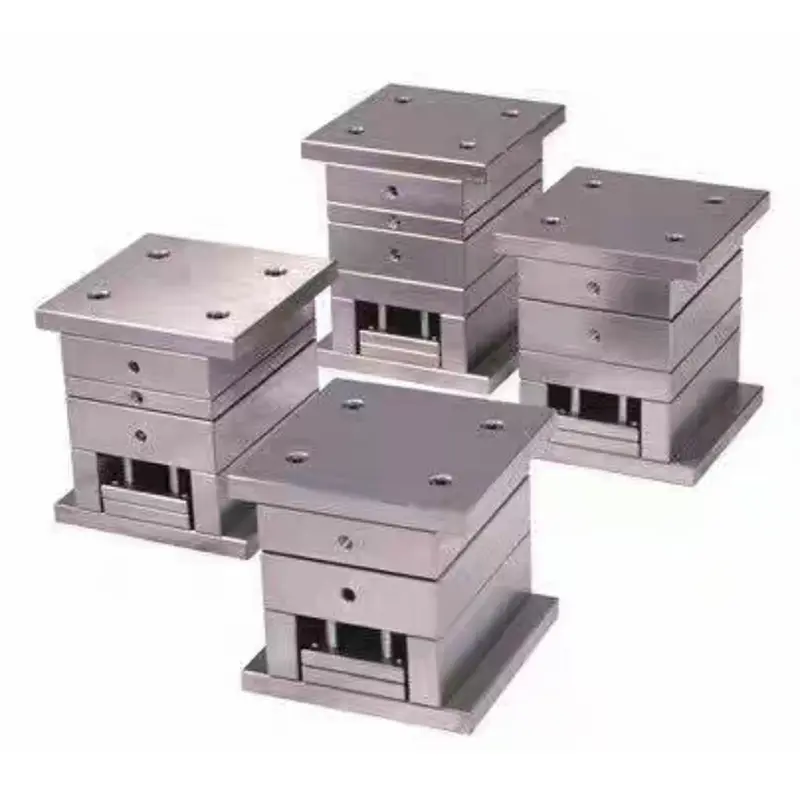

- Jeu de matrices à trois plaques (porte étroite) : Par rapport à un jeu de matrices à deux plaques, il ajoute une plaque de poussée, ce qui donne une structure légèrement plus complexe mais une plus grande polyvalence. Convient aux petites pièces de précision nécessitant un retrait automatique du portail (telles que les petites pièces en plastique et les nécessités quotidiennes de précision). La double surface de séparation permet une séparation automatique du portail et du produit, garantissant ainsi la qualité de la surface du produit.

2. Ensembles de matrices d'estampage

- Ensemble de matrices d'estampage de pilier de guidage arrière : offre une large surface de fonctionnement pour une alimentation facile, adaptée à une opération manuelle. Principalement utilisé pour les pièces estampées de petite à moyenne taille telles que les attaches, les ustensiles de cuisine et les outils de quincaillerie. Il s'agit de l'un des types de matrices d'estampage les plus couramment utilisés dans la gamme de produits standard de SIKAIDA.

- Ensemble de matrices d'estampage pour pilier de guidage central : Le mécanisme de guidage est situé des deux côtés du centre, offrant une précision de guidage supérieure par rapport au type de pilier de guidage arrière. Convient aux pièces embouties nécessitant une grande précision de guidage (telles que les pièces de quincaillerie de précision et les petites pièces embouties de dimensions modérées).

Classé par composition structurelle

Les bases de moules de précision standard SIKAIDAS utilisent une conception structurelle standardisée, avec tous les composants produits en série. Cela garantit une qualité de produit stable tout en réduisant les coûts de production. La configuration standard se compose de quatre systèmes principaux avec des fonctions clairement définies et une intégration étroite.

1. Série de modèles

Les composants principaux de la base du moule, y compris le panneau, le gabarit fixe (plaque A), le gabarit mobile (plaque B) et le fer carré (plaque C), sont tous fabriqués en acier de construction au carbone de haute qualité 45# ou en acier faiblement allié. Après traitement thermique, la dureté atteint 240 ~ 270HB, offrant d'excellentes propriétés mécaniques et usinabilité complètes. Les gabarits importants peuvent être fabriqués en acier pré-trempé P20, équilibrant performances et économie.

2. Système de guidage

Comprend principalement des piliers de guidage et des manchons de guidage, utilisant un guidage coulissant avec un jeu de 0,02 à 0,04 mm. Les trous du pilier de guidage et du manchon de guidage sont usinés avec une précision H7, garantissant un mouvement flexible et sans bourrage. Cela fournit des conseils précis pour l’ouverture et la fermeture du moule et est crucial pour garantir la précision de base de la base du moule.

3. Système d'éjection

Composé d'une tige de réinitialisation et de broches/manchons de guidage d'éjection, ce système éjecte le produit moulé de la cavité du moule. La conception standardisée garantit une éjection stable et fiable, empêchant la déformation et les dommages du produit, et s'adapte aux exigences d'éjection des différents types de produits.

4. Système de fixation et de positionnement

Comprend des boulons à haute résistance et des goupilles de positionnement pour fixer les composants de la base du moule, garantissant ainsi la stabilité structurelle globale pendant le fonctionnement du moule. La sélection standardisée des fixations et des broches de positionnement garantit une bonne interchangeabilité et facilite la maintenance et le remplacement futurs.

Les différentes bases de moules de précision standard de SIKAIDA ont des limites d'application clairement définies, permettant aux clients de sélectionner des modèles appropriés en fonction du type de produit, des exigences de précision et de la région du marché. Toutes les bases de moules de précision standard SIKAIDA ont une durée de vie de moule de 100 000 à 500 000 cycles, répondant aux besoins de la production industrielle à grande échelle et favorisant une production efficace pour les clients.

En tant que fabricant et fournisseur professionnel en Chine, SIKAIDA fournit non seulement un stock suffisant de spécifications standard, mais entreprend également des services de personnalisation non standard. Nous pouvons concevoir des bases de moules secondaires basées sur les dessins des clients pour répondre aux besoins personnalisés de différentes industries.
