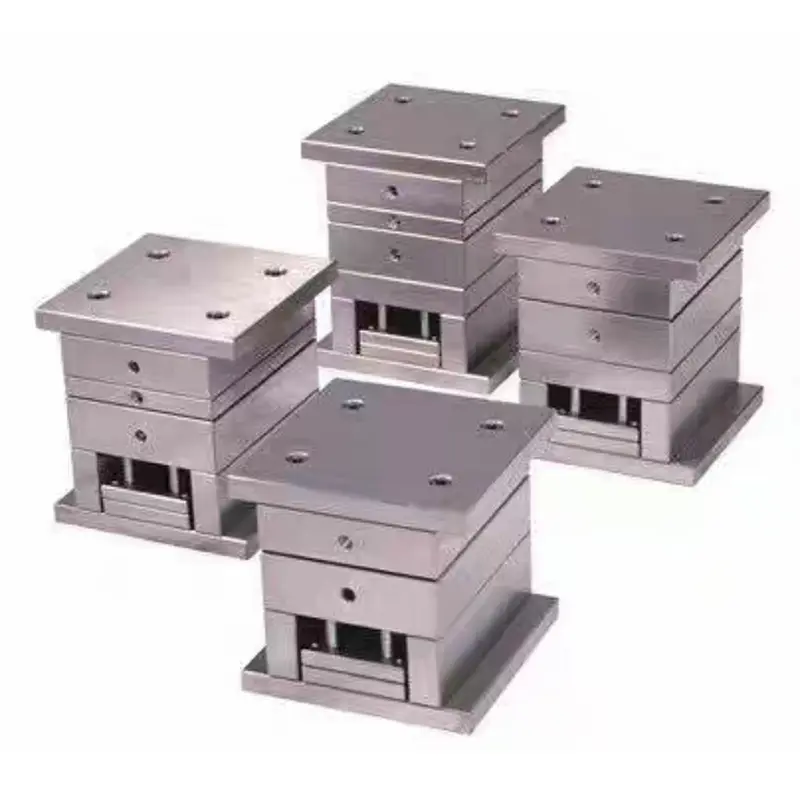

Base de moule à petite porte simplifiée de précision standard

Cette base de moule à petite porte simplifiée de précision standard présente une structure à trois plaques avec une porte ponctuelle, optimisée par rapport aux bases de moule traditionnelles à porte fine. Les mécanismes auxiliaires redondants sont éliminés, simplifiant ainsi la conception tout en conservant les fonctions essentielles. Fabriqué dans une usine chinoise intégrant R&D, production et contrôle qualité, c'est un fournisseur de confiance dans l'industrie du moulage plastique. Le produit convient aux produits en plastique produits en série avec des formes simples et une épaisseur de paroi uniforme. Sa rentabilité élevée et sa stabilité l’ont rendu populaire dans diverses industries.

Principales fonctionnalités

1. Caractéristiques structurelles

- Structure à trois plaques : composée d'un plateau fixe, d'un plateau mobile et d'une plaque d'éjection, avec piliers de guidage et bagues pour un guidage précis ; injection en un seul point avec porte ponctuelle, trajet d'écoulement court, résidus minimes, adapté aux petits produits.

- Conception simplifiée : élimine les mécanismes auxiliaires complexes, ce qui se traduit par une structure simple et des coûts et une complexité de fabrication réduits.

- Précision standard : précision dimensionnelle ±0,05 mm, rugosité de surface ≤Ra0,8 μm, répondant aux exigences des pièces en plastique générales sans traitement supplémentaire.

2. Conception standard modulaire : la base de moule pour petite porte simplifiée de précision standard adopte des normes internationales telles que LKM et HASCO, avec des modèles courants tels que 2020 et 2025, permettant une configuration et un remplacement rapides ; la conception modulaire facilite la maintenance et prolonge la durée de vie.

3. Conception du système de refroidissement : Une conception de circuit d'eau de refroidissement conventionnelle offre une efficacité modérée et une disposition simple, répondant aux exigences de refroidissement tout en facilitant le traitement et la maintenance, réduisant ainsi les coûts ultérieurs.

4. Avantages de la porte ponctuelle : diamètre de la porte ponctuelle 0,5 à 2 mm, marques minimes et facilement amovibles, adaptées aux plastiques à bonne fluidité tels que le PP et l'ABS, garantissant la qualité du produit.

Applications

La base de moule pour petite porte simplifiée de précision standard convient à la production en série de produits en plastique tels que les boîtiers de petits appareils électroménagers et les boutons électroniques. Il est compatible avec des produits de forme simple, ayant une épaisseur de paroi uniforme et n'ayant pas d'exigences d'apparence particulières, couvrant les besoins de plusieurs industries.

Avantages économiques

1. Coûts contrôlables : les bases de moules de haute précision permettent d'économiser 30 à 50 % sur les coûts de matériaux et de traitement, améliorant ainsi la compétitivité des clients.

2. Temps de cycle court : Un cycle de fabrication de 2 à 4 semaines permet une réponse rapide du marché et raccourcit le temps de lancement du produit.

3. Opération facile : structure claire, assemblage et maintenance simples, faibles exigences en matière de compétences pour les opérateurs, facilitant la production à grande échelle.

Processus de fabrication

1. Étape de conception : Déterminez la structure du moule en fonction des paramètres du produit en plastique, sélectionnez une base de moule standard appropriée et concevez la cavité et le noyau à l'aide de logiciels tels que UG et Pro/E, en tenant compte des facteurs clés du processus.

2. Sélection des matériaux

La base de moule pour petite porte simplifiée de précision standard utilise de l'acier de construction au carbone tel que l'acier 45. Les piliers et bagues de guidage sont en acier résistant à l'usure. La cavité et le noyau sont en acier moulé pré-durci tel que P20 (HRC30-35). Les pièces standards proviennent de fabricants spécialisés.

3. Flux de traitement

- Usinage grossier : Usinage grossier de la plaque du moule et de la cavité, laissant une marge de 0,5 à 1 mm.

- Finition Usinage : Usinage CNC de la cavité, découpe au fil de pièces complexes, et perçage et taraudage simultanés.

- Traitement thermique : Trempe de la cavité et du noyau à HRC30-35 pour améliorer la résistance à l'usure.

- Traitement de surface : Polissage de la cavité à Ra0,8μm.

4. Assemblage et débogage

Assemblez les pièces standard et la cavité/noyau, installez-les sur la machine de moulage par injection pour un moulage d'essai et un réglage des paramètres. Ajustez la cavité en fonction des résultats de moulage d'essai et résolvez les défauts courants.

Tendances de développement

1. Standardisation et modularisation : améliorez la standardisation pour obtenir une fabrication de configuration rapide et raccourcir les cycles de livraison.

2. Fabrication intelligente : combiner la technologie d’automatisation numérique pour améliorer la précision et l’efficacité du traitement.

3. Refroidissement à haute efficacité : disposition optimisée des canaux d’eau pour améliorer l’efficacité du refroidissement tout en contrôlant les coûts.

4. Léger et durable : structure et matériaux optimisés pour réduire le poids, améliorer la résistance à l'usure et prolonger la durée de vie.

Foire aux questions

Q1 : À quels produits en plastique la base de moule pour petite porte simplifiée de précision standard est-elle adaptée ?

A1 : Convient aux pièces en plastique de petite à moyenne taille, telles que les boîtiers d'appareils, les boutons de produits électroniques, les conteneurs de nécessités quotidiennes, les accessoires de papeterie, etc. Particulièrement adapté aux produits fabriqués en série avec des formes relativement simples, une épaisseur de paroi uniforme et de faibles exigences d'apparence.

Q2 : Quelle est la principale différence entre les fonds de moule simplifiés et les fonds de moule de haute précision ?

A2 : Les principales différences résident dans la complexité de la structure, le niveau de précision et les exigences de qualité de surface. Les bases de moule simplifiées éliminent les mécanismes auxiliaires complexes, adoptent une structure simple standardisée, contrôlent la précision dimensionnelle à ± 0,05 mm et nécessitent une rugosité de surface de Ra0,8 μm ou moins. Le coût est généralement 30 à 50 % inférieur à celui des bases de moule de haute précision.

Q3 : Quels sont les avantages des portes ponctuelles ?

A3 : Les portes ponctuelles ont un petit diamètre (généralement 0,5 à 2 mm), ce qui entraîne des marques de porte plus petites qui sont faciles à enlever et n'affectent pas l'apparence du produit. Le processus est plus court, ce qui est bénéfique pour le remplissage complet de petits produits, et est particulièrement adapté aux matières plastiques à bonne fluidité telles que le PP, l'ABS et le PS.

Q4 : Quelle est la durée du cycle de fabrication du moule ?

A4 : Le cycle de fabrication d’une base de moule à petite porte simplifiée de précision standard est généralement de 2 à 4 semaines. En raison de sa structure simple et du nombre réduit d'étapes de traitement, le cycle de fabrication peut être raccourci de 30 à 50 % par rapport aux moules complexes de haute précision, permettant une réponse rapide aux demandes du marché.

Q5 : Comment choisir les spécifications de base de moule appropriées ?

A5 : Choisir les bonnes spécifications de base de moule nécessite de prendre en compte des facteurs tels que la taille du produit, le modèle de machine de moulage par injection et les exigences en matière de volume de production. Les spécifications courantes incluent des modèles tels que 2020, 2025, 3030 et 4040. Il est généralement adapté que la taille du produit soit inférieure à 80 % de la taille de la cavité du moule. Il est recommandé de choisir les spécifications du support de moule en fonction des dimensions externes maximales du produit plus une tolérance appropriée.
