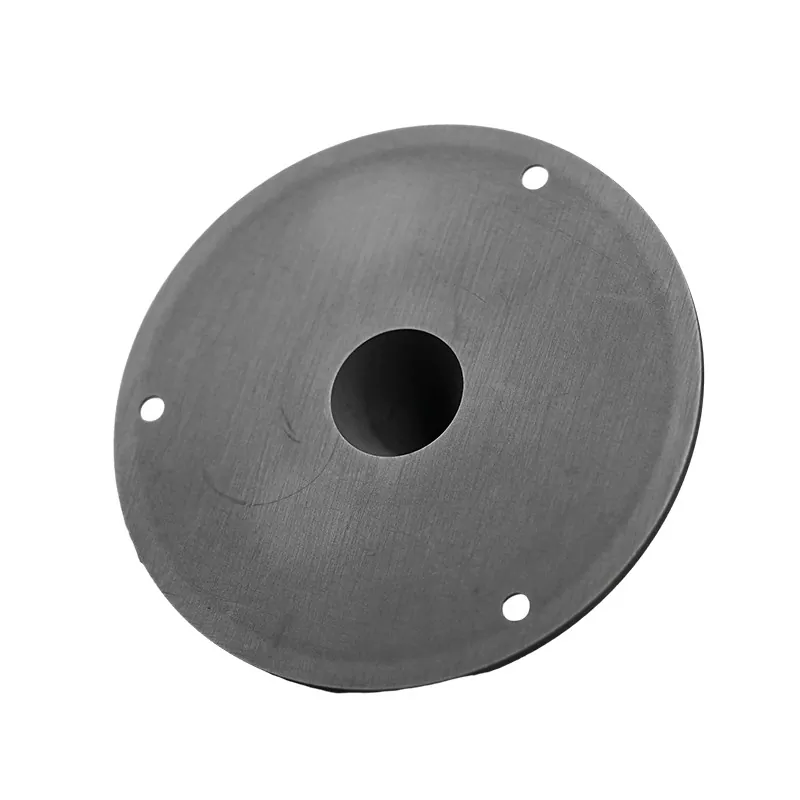

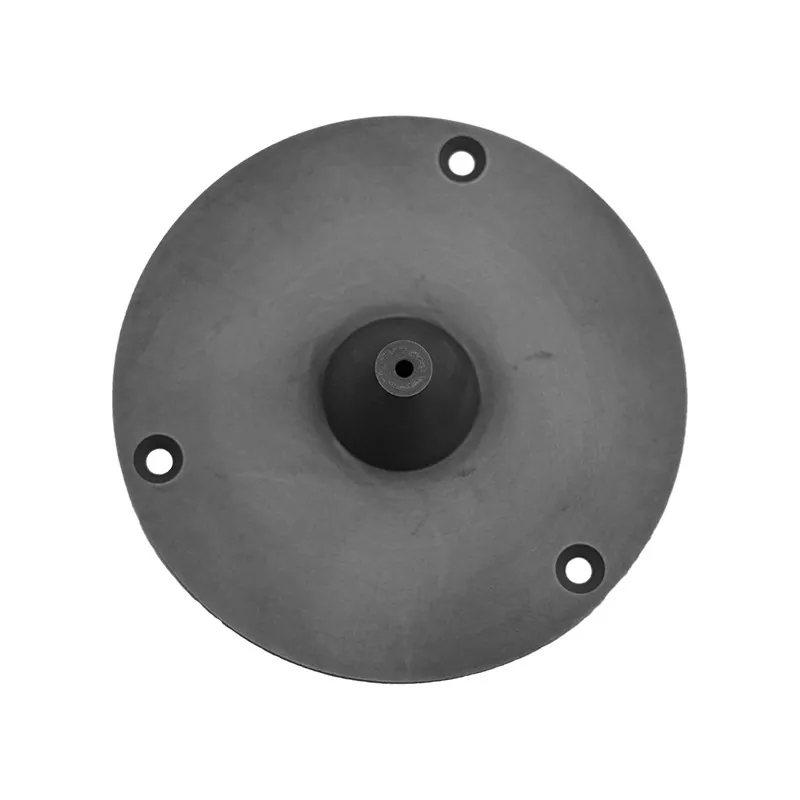

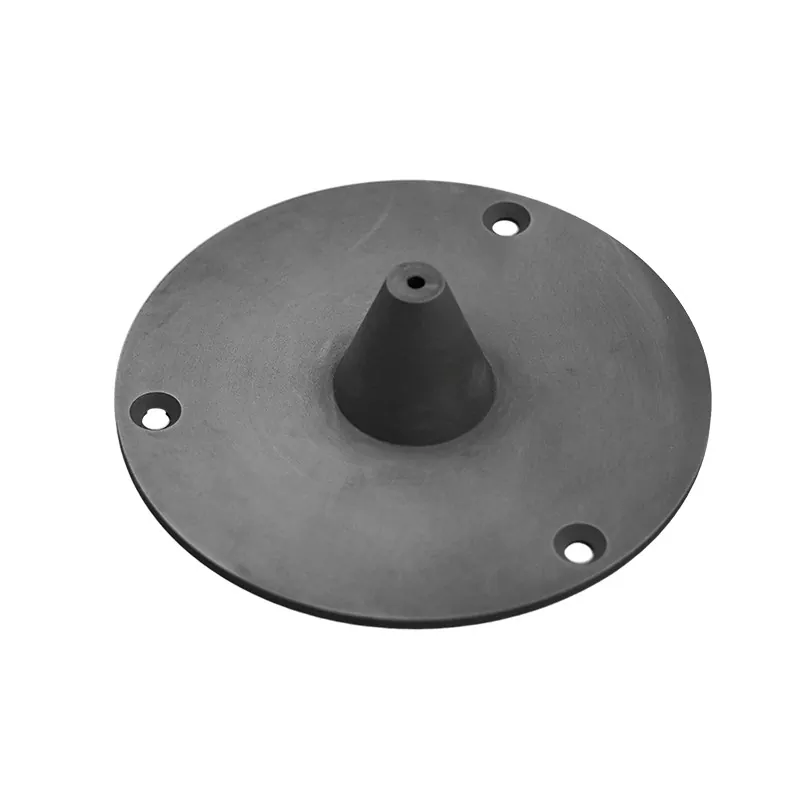

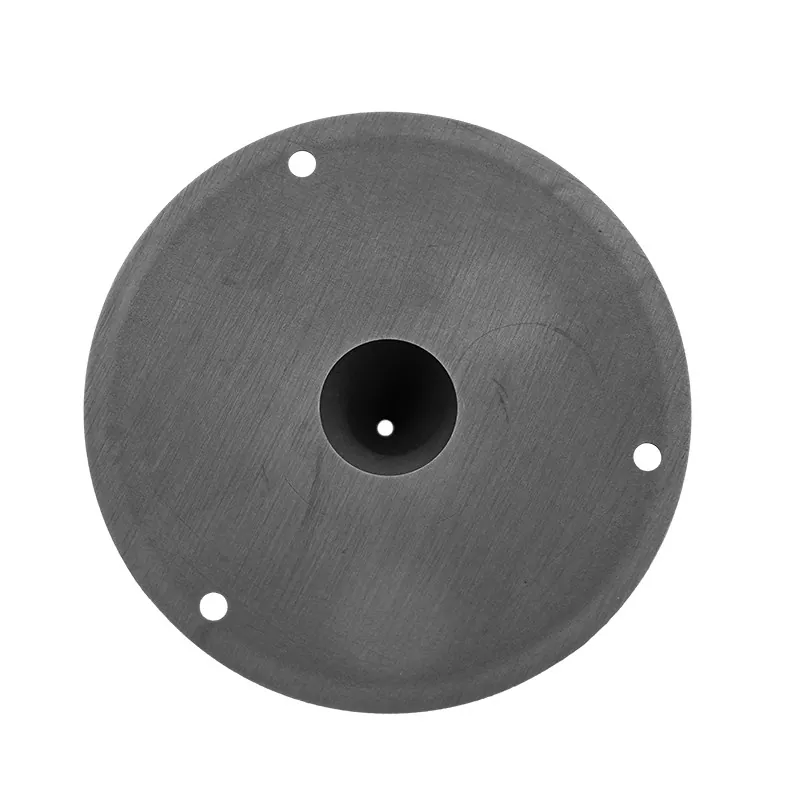

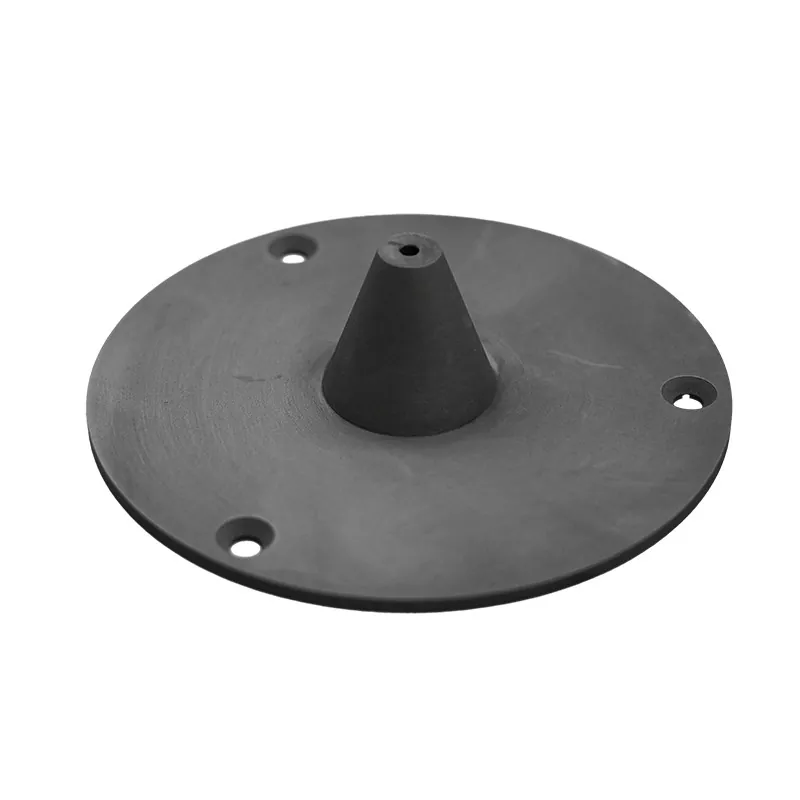

Cônes de faisceau d'ions

Les cônes de faisceau d'ions SIKAIDA sont des composants essentiels des systèmes d'implantation et de transmission de faisceaux d'ions. Fabriqués à partir de matériaux céramiques avancés de haute pureté et traités par moulage par injection de précision et frittage à haute température, ils présentent une teneur en impuretés extrêmement faible, une résistance à haute température et une précision dimensionnelle stable. Ils peuvent être usinés selon des géométries complexes pour répondre à des exigences de tolérance extrêmement élevées, ce qui les rend adaptés aux processus d'implantation ionique de semi-conducteurs hautes performances.

En tant que fabricant professionnel en Chine, SIKAIDA fournit des cônes de faisceau d'ions fiables, rentables et personnalisables à ses clients du monde entier dans les domaines des semi-conducteurs, des écrans plats, de l'optique, des systèmes microélectromécaniques (MEMS) et de l'énergie solaire. SIKAIDA est un fournisseur de confiance à long terme et une usine de fabrication dédiée aux composants haut de gamme du procédé par faisceau d'ions.

Matériaux et fabrication

1. Matériaux

Les cônes à faisceau ionique utilisent des matériaux comprenant de l'alumine (Al₂O₃) d'une pureté ≥99,9 %, du nitrure de silicium (Si₃N₄) d'une pureté ≥99,5 %, de l'oxyde de zirconium (ZrO₂) d'une pureté ≥99,8 % et de la silice fondue (99,999 %). Tous les matériaux répondent aux normes de pureté strictes de l'industrie des semi-conducteurs et conviennent aux exigences de performances de diverses applications.

2. Processus de fabrication

Le processus de fabrication comprend le moulage par injection de précision, le frittage à haute température, l'usinage de précision CNC, le polissage au niveau miroir, ainsi que le nettoyage et les tests automatisés. Chaque processus est strictement contrôlé en termes de précision et de qualité afin de garantir que le produit final répond aux normes de l'industrie et aux exigences des clients.

Paramètres clés du produit

1. Précision dimensionnelle

Les cônes de faisceau ionique ont des tolérances contrôlées à ± 0,05 mm, une rugosité de surface Ra≤0,4 μm, une précision de conicité du trou interne ±0,02 mm, une coaxialité ≤0,03 mm et une perpendiculaire ≤0,02 mm. Cette précision dimensionnelle extrêmement élevée garantit efficacement la précision de la transmission du faisceau ionique.

2. Traitement de surface

Les traitements de surface comprennent un polissage mécanique pour une finition miroir, des revêtements durcis aux UV pour améliorer les propriétés de surface, des revêtements résistants aux rayures pour améliorer la résistance à l'usure, ainsi que le décapage et la passivation à l'acide pour éliminer les impuretés et améliorer la stabilité. Des méthodes de traitement appropriées peuvent être sélectionnées en fonction des exigences de l'application.

3. Indicateurs de performance

Les cônes à faisceau ionique fonctionnent dans une plage de températures de -196 ℃ à +800 ℃, garantissant un fonctionnement stable dans des environnements à températures extrêmes. Ils possèdent une résistivité volumique ≥10¹⁴Ω·cm et une résistivité superficielle ≥10¹²Ω, présentant d'excellentes propriétés d'isolation. Ils possèdent également une résistance exceptionnelle à la corrosion plasmatique et chimique, ce qui leur permet de s’adapter à des environnements de processus complexes.

Avantages principaux

1. Ultra-haute pureté : la pureté des matières premières dépasse 99,9 %, minimisant la contamination des tranches de semi-conducteurs, garantissant des performances électriques stables des appareils et répondant aux exigences strictes de pureté de la fabrication de semi-conducteurs.

2. Précision géométrique extrêmement élevée : garantit des dimensions de produit constantes pendant la production de masse, avec une erreur de conicité contrôlée à ± 0,05 mm et une erreur de rondeur ≤ 0,02 mm, correspondant précisément aux exigences d'installation et d'utilisation des systèmes de transmission à faisceau ionique.

3. Qualité de surface semblable à un miroir : rugosité de surface Ra≤0,4 μm, réduisant efficacement la diffusion du faisceau ionique, améliorant l'uniformité de la transmission du faisceau ionique et optimisant davantage la précision d'implantation des dispositifs semi-conducteurs.

4. Stabilité sur une large plage de températures : fonctionne de manière stable dans des environnements cryogéniques profonds à haute température. Le matériau présente un coefficient de dilatation thermique extrêmement faible, conservant une excellente stabilité dimensionnelle même en cas de changements de température, évitant ainsi les impacts sur les performances dus aux fluctuations de température.

5. Excellente isolation et résistance à la corrosion : empêche efficacement l'accumulation de charge pendant la transmission du faisceau d'ions et résiste aux acides forts, aux alcalis forts et à diverses corrosions plasmatiques, garantissant un fonctionnement stable à long terme dans des environnements de processus complexes.

Services personnalisés

Les modèles et tailles de produits peuvent être personnalisés en fonction des différentes exigences du processus. Les formats de dessin pris en charge incluent STP, STEP, IGS, XT, DXF, DWG, PDF et les échantillons physiques. Concernant le délai de livraison, la livraison des échantillons est de 4 à 7 semaines et la livraison des produits par lots est de 8 à 12 semaines. Notre système qualité est conforme aux normes ISO9001 : 2015, SGS RoHS, REACH et SEMI, garantissant de manière globale la qualité des produits et l'efficacité de la livraison.

Domaines d'application

Les cônes à faisceau d'ions sont largement utilisés dans de nombreux domaines, notamment les implanteurs d'ions dans la fabrication de semi-conducteurs, les équipements de traitement dans les écrans plats, les systèmes de dépôt par faisceau d'ions (IBD) et de gravure par faisceau d'ions (IBE) dans la fabrication de dispositifs optiques, la fabrication de systèmes microélectromécaniques (MEMS), les équipements de dopage ionique pour les cellules solaires et les processus d'implantation d'ions pour les dispositifs à semi-conducteurs de puissance tels que les transistors bipolaires à grille isolée (IGBT) et les MOSFET de puissance.

Questions fréquemment posées :

Q1 : Quels matériaux sont généralement utilisés dans les cônes à faisceau ionique ?

A1 : Nous utilisons principalement des matériaux céramiques avancés tels que l'alumine de haute pureté (Al₂O₃), le nitrure de silicium (Si₃N₄) et l'oxyde de zirconium (ZrO₂). Ces matériaux possèdent une pureté extrêmement élevée, une excellente résistance aux températures élevées et des propriétés électriques stables.

Q2 : UET peut-il fournir des spécifications et des traitements de surface personnalisés ?

R2 : Oui. UET peut personnaliser la taille, la conicité, le type de matériau et le traitement de surface des cônes en fonction des exigences de votre processus. Nous possédons une vaste expérience en matière de fabrication et pouvons répondre aux exigences spécifiques des applications des clients.

Q3 : Comment la précision et la qualité des cônes à faisceau ionique sont-elles garanties ?

A3 : Nous adoptons le système de gestion de la qualité ISO9001 : 2015 et sommes équipés d’équipements de test de haute précision, notamment une machine de mesure tridimensionnelle, un testeur de rugosité de surface et un spectromètre à fluorescence X, pour garantir que chaque lot de produits répond aux normes industrielles strictes.

Q4 : Quel est le cycle de livraison ?

A4 : Le cycle de livraison des échantillons est de 4 à 7 semaines et le cycle de livraison des produits par lots est de 8 à 12 semaines. Le cycle spécifique dépend de la complexité du produit et de la quantité commandée.
