Matrices d'estampage d'assemblage de compartiment moteur automobile

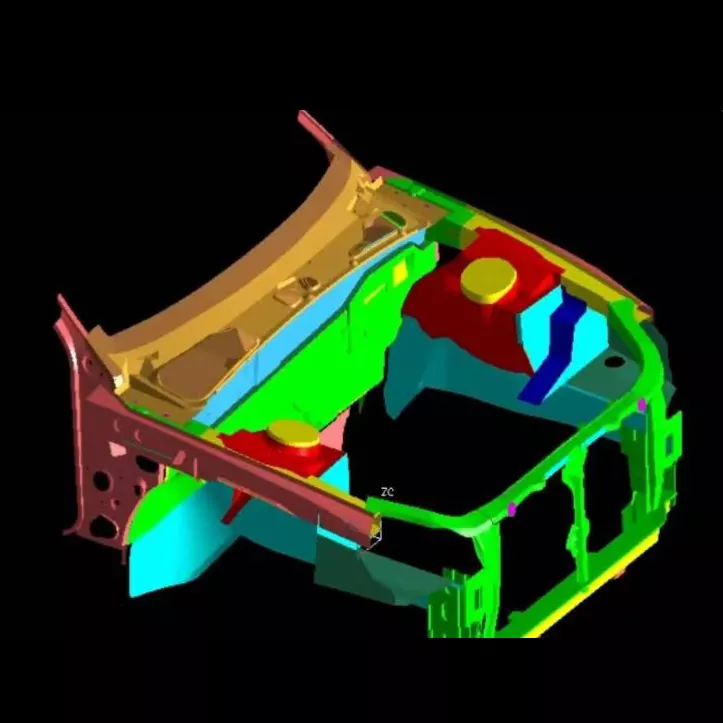

L'ensemble compartiment moteur automobile est un composant porteur essentiel du groupe motopropulseur automobile, et le niveau de fabrication de ses matrices d'emboutissage représente le plus haut niveau de technologie des matrices d'emboutissage automobile. Les matrices d'estampage d'assemblage de compartiment moteur automobile SIKAIDA ne sont pas une matrice unique, mais un système de matrice complet utilisé pour estamper la tôle dans le cadre principal et les panneaux de carrosserie du compartiment moteur. Ces composants sont ensuite assemblés dans un compartiment moteur complet par soudage ou boulonnage.

Caractéristiques principales du produit

1. Grande taille et structure complexe

Les matrices d'estampage pour assemblage de compartiment moteur automobile sont de grande taille (généralement plus longues que 1,2 mètres et plus larges que 0,8 mètres), avec des structures de cavité complexes. Ils nécessitent la formation de trous de montage, de nervures de renforcement et de bords pliés, intégrant plusieurs postes de travail, notamment l'emboutissage profond, le formage, le détourage et le poinçonnage.

2. Ultra-haute précision et haute résistance

En tant que composants porteurs de sécurité essentiels dans les automobiles, la précision dimensionnelle des pièces estampées est contrôlée à ± 0,05 mm, sans défauts de surface tels que des fissures ou des rides. L'acier de haute qualité et les processus de traitement thermique de précision garantissent une résistance élevée, une dureté élevée et une résistance élevée à l'usure des matrices.

3. Intégration multi-processus

Intégration de plusieurs processus tels que l'emboutissage profond, le détourage, le poinçonnage, le bridage et le façonnage, à l'aide de structures de matrices progressives ou continues, prenant en charge la production de masse automatisée.

4. Système de guidage et de déchargement de précision

Les mécanismes de guidage, de déchargement et d'éjection de précision sont conçus pour les contre-dépouilles complexes et les angles négatifs des pièces embouties, garantissant un flux de matière uniforme et réduisant les défauts de formage.

5. Contrôle de la température et de la lubrification

Certains modèles sont équipés d'un système de contrôle de la température de chauffage/refroidissement et d'un système de lubrification à haut rendement pour réduire la friction, prolonger la durée de vie des matrices et garantir la qualité d'emboutissage des matériaux haut de gamme.

Domaines d'application

1. Fabrication de véhicules de tourisme

Produit des composants structurels de base de la carrosserie tels que des cloisons avant, des ailes, des pare-feu et des panneaux intérieurs et extérieurs du capot moteur, fournissant un support et une protection structurels.

2. Véhicules à énergies nouvelles

Les matrices d'estampage d'assemblage de compartiment moteur automobile sont adaptées aux exigences d'ajustement de la disposition des compartiments moteur des véhicules à énergie nouvelle, optimisées pour les matériaux légers tels que les alliages d'aluminium et l'acier à haute résistance, répondant à des exigences de précision plus élevées.

3. Fabrication de véhicules commerciaux

Adapté aux exigences plus grandes et plus complexes du compartiment moteur des véhicules commerciaux tels que les camions et les bus, capable de gérer le formage intensif de tôles ultra-larges.

Processus de fabrication

1. Analyse du produit et conception des processus

Utilise des logiciels d'IAO tels qu'AutoForm et Dynaform pour l'analyse de la formabilité de l'emboutissage, la prévision et la résolution de problèmes tels que les fissures et les plissements, et l'optimisation des paramètres de processus.

2. Conception du moule

Les matrices d'estampage d'assemblage de compartiment moteur automobile sont conçues en 3D entièrement à l'aide de logiciels tels que UG, CATIA et AutoCAD, affinant chaque composant pour équilibrer la résistance, la rigidité, la durée de vie et l'efficacité de la production.

3. Sélection des matériaux

- Matériau de base : acier de construction au carbone 45#, 50#

- Pièces de travail : Cr12MoV, Cr12 et autres aciers à outils ; pour la production de masse, des matériaux en carbure cémenté ou en métallurgie des poudres liés à l'acier peuvent être utilisés.

4. Usinage de précision

- Usinage d'ébauche : Enlèvement de matière excédentaire à l'aide d'une grande fraiseuse à portique ou d'un centre d'usinage.

- Usinage de finition : Centre d'usinage CNC de haute précision, EDM à fil lent.

- Usinage spécial : Usinage par électroérosion de surfaces complexes, polissage à Ra≤0,4μm.

- Traitement thermique : Trempe, revenu, nitruration, etc., pour améliorer la dureté et la résistance à l'usure.

5. Assemblage et moule d'essai T0

Après l'assemblage, le moule est installé sur l'équipement d'emboutissage pour un moulage d'essai, en ajustant les paramètres tels que la pression et la course jusqu'à ce que la pièce emboutie réponde aux normes.

Tendances de développement

1. Moulage intégré ultra-large : Adaptable aux équipements d’emboutissage de 2 000 tonnes et plus, réduisant le nombre de pièces et les processus de soudage.

2. Formation de matériaux légers : optimisé pour les matériaux tels que les alliages d'aluminium et l'acier à haute résistance, améliorant ainsi les problèmes de retour élastique.

3. Fabrication intelligente et numérisation : intégration de l'analyse CAE, de l'impression 3D, des jumeaux numériques et d'autres technologies pour raccourcir les cycles de développement.

4. Production automatisée multi-stations : parvenir à une automatisation complète depuis l'entrée de la tôle jusqu'à la sortie du produit fini, améliorant ainsi l'efficacité et la cohérence.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés dans les matrices d’estampage d’assemblage de compartiment moteur automobile ?

A1 : La base de la matrice utilise généralement de l'acier de construction au carbone de haute qualité (tel que 45#, 50#), tandis que les pièces de travail utilisent de l'acier à outils à haute teneur en carbone et à haute teneur en chrome (tel que Cr12MoV, Cr12), de l'acier rapide (tel que W6Mo5Cr4V2) ou du carbure cémenté. Pour la production de masse, des matériaux en carbure cémenté ou en métallurgie des poudres liés à l'acier peuvent être utilisés pour garantir que la matrice a une résistance élevée, une dureté élevée et une résistance élevée à l'usure.

Q2 : Quelle est la durée du cycle de production des matrices d’estampage d’assemblage de compartiment moteur automobile ?

A2 : Les matrices d'emboutissage pour les ensembles de compartiment moteur automobile sont le point culminant de la technologie, de l'expérience et du savoir-faire. Leur cycle de développement est long (généralement 8 à 15 mois) et coûteux (atteignant des millions à des dizaines de millions de RMB), ce qui en fait un indicateur clé de la force globale d'une entreprise de fabrication de matrices. Plus la complexité est élevée, plus le cycle est long. Avec l’application de la fabrication intelligente et des technologies numériques, le cycle de développement se raccourcit progressivement.
