Matrices d'estampage d'assemblage intérieur de panneau latéral automobile

Les matrices d'estampage pour assemblage intérieur de panneaux latéraux automobiles SIKAIDA sont de grands systèmes de matrices de haute précision utilisés pour estamper les panneaux intérieurs de panneaux latéraux à partir de tôle. Ce sont des matrices de base dans la production de carrosseries en blanc et sont largement utilisées dans la fabrication de voitures particulières et de véhicules utilitaires. Ce produit intègre plusieurs processus d'estampage pour réaliser un moulage d'une seule pièce du panneau intérieur du panneau latéral, garantissant ainsi l'efficacité et la cohérence de la production. Notre usine en Chine, dotée d'équipements de pointe et d'une équipe de professionnels, garantit une production de matrices stable et de haute qualité.

Caractéristiques détaillées du produit

1. Structure vaste et complexe

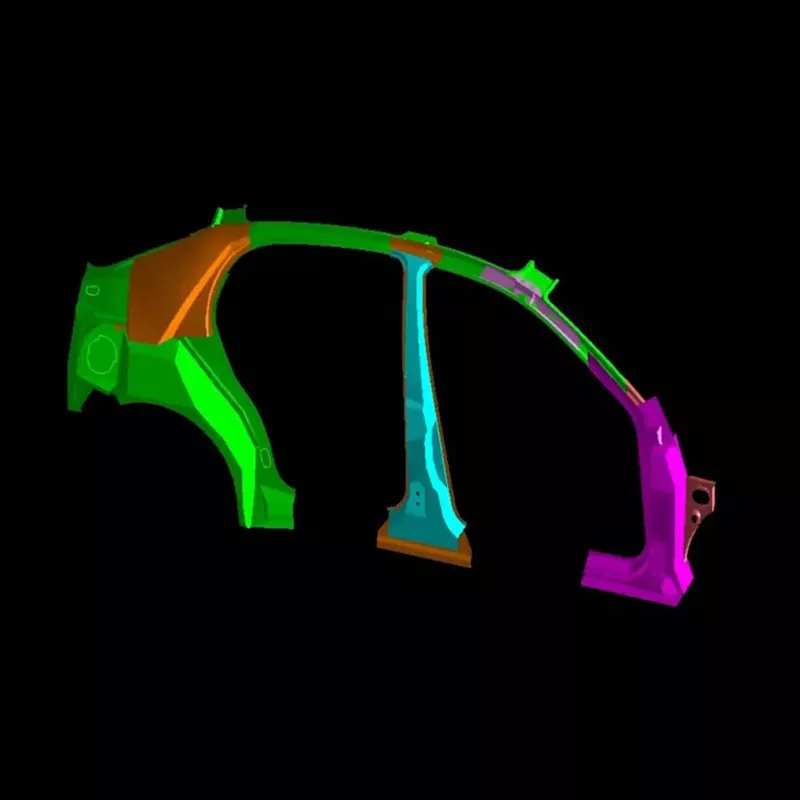

Le panneau intérieur du panneau latéral est de grande taille (plus de 800 mm de longueur et plus de 600 mm de largeur) et présente une forme complexe, nécessitant la formation de plusieurs éléments. Les matrices d'estampage pour assemblage intérieur de panneau latéral automobile SIKAIDA se caractérisent par une précision de surface élevée, de multiples surfaces de forme libre et une conception structurelle rationnelle, résolvant le problème de répartition inégale de la force lors de l'emboutissage de grandes tôles.

2. Exigences de haute précision et de haute qualité

En tant que composant extérieur, le panneau intérieur du panneau latéral doit être exempt de rayures, de plis et d'autres défauts. SIKAIDA contrôle strictement la précision des moules, atteignant une rugosité de surface de Ra0,4 μm ou plus, répondant ainsi aux exigences de production de haute qualité.

3. Intégration multi-processus

Les matrices d'estampage pour assemblage intérieur de panneau latéral automobile adoptent une conception multi-stations intégrée, permettant de réaliser plusieurs processus tels que l'emboutissage profond et le détourage en une seule opération, améliorant ainsi l'efficacité. Des fonctions de transport automatisé et d'inspection en ligne peuvent être ajoutées selon les besoins pour parvenir à une production intelligente.

4. Système de guidage et d'équilibrage de précision

Equipé d'un système de guidage, d'équilibrage et de pression de précision, il assure une répartition uniforme de la force lors de l'emboutissage de la tôle, évitant ainsi les défauts du produit et améliorant le taux de rendement.

5. Conception structurelle spéciale

Utilisant une matrice segmentée et une structure de matrice à changement rapide, il est compatible avec de nouveaux matériaux tels que l'acier à haute résistance et les alliages d'aluminium, résolvant ainsi les défis de formage et élargissant sa gamme d'applications.

Caractéristiques principales du produit

1. Rigidité élevée : l'utilisation de matériaux à haute résistance garantit la stabilité lors de l'emboutissage à fort tonnage et prolonge la durée de vie.

2. Guidage de précision : un système de poteau de guidage et de manchon de guidage de haute précision assure le positionnement de l'estampage et la précision du produit.

3. Surveillance intelligente : les capteurs intégrés permettent une surveillance en temps réel et une maintenance prédictive.

4. Changement rapide de matrice : la conception modulaire réduit le temps de changement de matrice et s'adapte à la production multi-variétés.

Scénarios d'application

Les matrices d'estampage pour assemblage intérieur de panneaux latéraux d'automobile sont principalement utilisées dans la fabrication de carrosseries de voitures particulières et de véhicules utilitaires, servant de moules de base pour la carrosserie en blanc, et sont reconnues par les clients nationaux et internationaux. En tant que fournisseur professionnel, SICAIDA peut fournir des solutions personnalisées pour répondre aux besoins des différents modèles de véhicules.

Processus de fabrication

1. Analyse du produit et conception des processus

Utilisant un logiciel professionnel pour l’analyse de formabilité et la conception de processus, il anticipe et résout les problèmes potentiels.

2. Conception du moule

En utilisant des logiciels de conception 3D complets tels que UG et CATIA, des détails méticuleux sont affinés pour garantir la précision et la rationalité du moule.

3. Sélection des matériaux

Le cadre du moule des matrices d'estampage d'assemblage intérieur de panneau latéral automobile est constitué de fonte à haute résistance ou de plaques d'acier soudées. Les composants clés utilisent de l'acier à outils très résistant à l'usure et à haute résistance à la compression pour garantir la qualité du moule.

4. Usinage de précision

L'usinage grossier, l'usinage fin, l'usinage spécial et le polissage manuel garantissent la précision du moule et la qualité de son apparence.

5. Assemblage et débogage (moulage d’essai T0)

Après l'assemblage, le moule est testé sur la machine et les paramètres du processus sont ajustés et optimisés jusqu'à ce que l'échantillon soit qualifié.

Tendances de développement :

1. Moulage intégré ultra-large : s'adaptant à la tendance des panneaux intérieurs de panneaux latéraux intégrés, un seul ensemble de moules peut peser plus de 200 tonnes.

2. Adaptation aux nouvelles applications de matériaux : la conception optimisée et la sélection des matériaux s'adaptent aux caractéristiques de moulage des nouveaux matériaux pour répondre aux exigences de légèreté et de haute résistance des automobiles.

3. Fabrication intelligente et numérisation : les capteurs intégrés permettent une surveillance en temps réel, combinée à la technologie du jumeau numérique, raccourcissant ainsi le cycle de développement et réduisant les coûts.

4. Applications de fabrication additive (impression 3D)

Les matrices d'estampage pour assemblage intérieur de panneaux latéraux automobiles utilisent la technologie d'impression 3D pour créer des structures complexes, améliorant ainsi l'efficacité de la fabrication et la qualité des produits.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés dans les matrices d'estampage d'assemblage intérieur de panneau latéral d'automobile ?

A1 : La base du moule utilise généralement de la fonte à haute résistance (telle que HT300, fonte ductile) ou des structures en plaques d'acier soudées. Les composants clés tels que les cavités et les noyaux utilisent de l'acier à outils à haute teneur en carbone et en chrome (tel que Cr12MoV, DC53, etc.), offrant une résistance élevée à l'usure et à la compression.

Q2 : Quelle est la durée du cycle de production des matrices d’estampage pour assemblage intérieur de panneaux latéraux automobiles ?

A2 : Les matrices d’estampage pour assemblage intérieur de panneau latéral automobile sont le point culminant de la technologie, de l’expérience et du savoir-faire. Ils intègrent la conception mécanique, la science des matériaux, la mécanique de la plasticité et la fabrication de précision. Leur cycle de développement est long (généralement 8 à 15 mois) et coûteux (atteignant des millions à des dizaines de millions de RMB), ce qui en fait une référence clé pour mesurer la force globale d'une entreprise de moulage. À mesure que les carrosseries automobiles évoluent vers des conceptions légères, à haute résistance et intelligentes, les exigences techniques de leurs moules continueront d'augmenter.
