Matrices d'estampage pour assemblage de plancher automobile

Les matrices d'estampage pour assemblage de plancher automobile sont des systèmes intégrés à grande échelle et de haute précision pour l'estampage de la structure principale du plancher. Il ne s'agit pas de matrices simples, mais de combinaisons complètes de matrices (car l'assemblage du sol nécessite le soudage de plusieurs pièces embouties). Ils représentent le summum de la technologie d’emboutissage et constituent une référence clé pour mesurer la force des fabricants de matrices.

En tant que fournisseur de confiance dans l'industrie automobile, SIKAIDA se concentre sur la R&D et la production de matrices d'assemblage de plancher haut de gamme, fabriquant des produits dotés de structures robustes, d'un formage précis et d'une longue durée de vie. Notre usine utilise une conception entièrement numérique et une fabrication de précision pour garantir que chaque matrice répond aux exigences strictes de l'industrie automobile.

Principales caractéristiques du produit :

1. Grande taille et structure complexe

Ces moules sont de grandes dimensions (longueur > 1,5 m, largeur ≥ 1,2 m), avec des cavités complexes. Ils nécessitent la formation de trous de montage, de nervures de renforcement et d'autres caractéristiques. Une conception multiposte est utilisée, intégrant les processus d'emboutissage profond, de formage, de poinçonnage et de détourage.

2. Exigences de haute précision et de haute résistance

Les matrices d'estampage pour assemblage de plancher automobile ont des tolérances dimensionnelles contrôlées à ± 0,5 mm, avec des exigences strictes en matière de planéité et de contour. Ils possèdent également une rigidité extrêmement élevée, résistant à la déformation par emboutissage sous haute pression et garantissant la cohérence des pièces produites en série.

3. Intégration multi-processus

Le moule intègre plusieurs processus tels que l'emboutissage profond, le formage et le détourage. La configuration optimisée du processus réduit les étapes de production et la compatibilité avec les lignes d'estampage automatisées améliore considérablement l'efficacité de la production.

4. Système de formage complet

Les matrices d'estampage pour assemblage de plancher automobile présentent une grande structure, comprenant des composants de base tels que des poinçons et des matrices. Équipés d'un système pneumatique-hydraulique avancé, ils fonctionnent de manière fluide et efficace, garantissant une grande fiabilité.

5. Système avancé de refroidissement et de lubrification

Les matrices d'estampage pour assemblage de plancher automobile sont équipées de canaux d'eau de refroidissement conformes et d'un système de lubrification à haut rendement, garantissant une température de moule uniforme, améliorant l'efficacité de la production et la qualité des pièces, et réduisant la déformation des pièces et les contraintes résiduelles.

Matériaux et applications

1. Domaines d'application

Largement utilisé dans la fabrication de carrosseries de voitures particulières, de SUV, de monospaces et de véhicules utilitaires.

2. Sélection des matériaux

La base de moule des matrices d'estampage pour assemblage de plancher automobile utilise des aciers standard tels que l'acier 45# et le Q235, tandis que les composants de base utilisent des aciers de moule à haute teneur en carbone et en chrome tels que Cr12MoV et SKD11. Après traitement thermique, la dureté atteint HRC48-52 et la durée de vie dépasse 500 000 cycles.

Processus de fabrication

1. Analyse de simulation CAE pour résoudre les problèmes de formation à l'avance ;

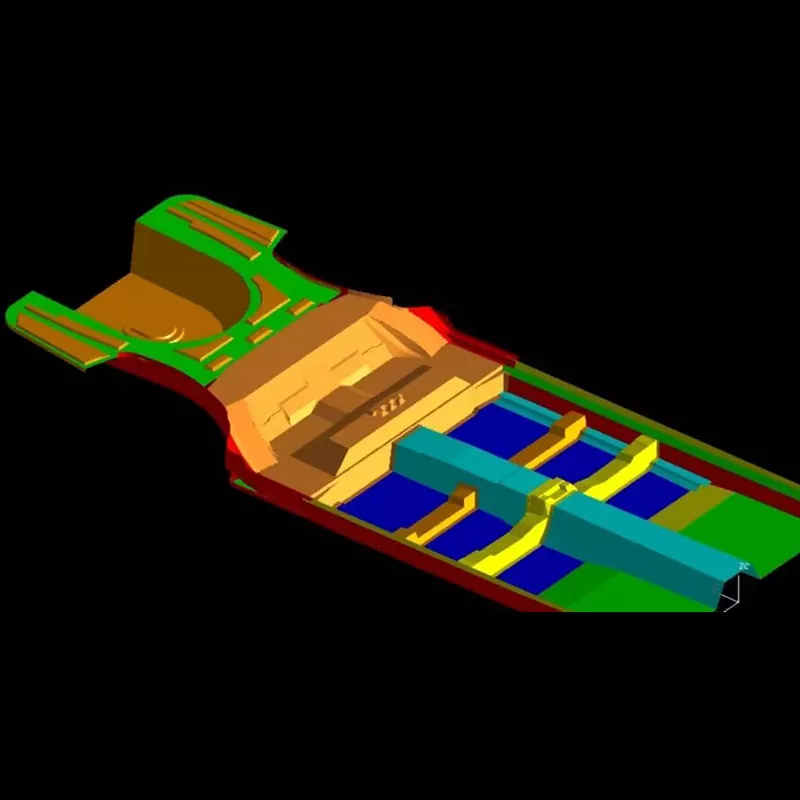

2. conception de moule 3D complète pour assurer une structure raisonnable ;

3. sélection d’acier moulé de haute qualité ;

4. usinage grossier, usinage fin, traitement thermique et polissage fin pour assurer la précision ;

5. assemblage et moulage d'essai, débogage et optimisation jusqu'à ce que les pièces répondent aux normes.

Tendances de développement

1. Moulage intégré ultra-large, compatible avec les presses de plus de 2000 tonnes ;

2. Adaptation légère, compatible avec les nouveaux matériaux et les processus de formage avancés ;

3. Numérisation intelligente de la fabrication, permettant une surveillance en temps réel et un débogage virtuel ;

4. Applications d'impression 3D, améliorant l'efficacité de fabrication et la qualité des pièces complexes.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés dans les matrices d’estampage des assemblages de planchers automobiles ?

A1 : L'acier standard (tel que l'acier 45, Q235) est couramment utilisé pour la base du moule. De l'acier pour moules à haute teneur en carbone et en chrome (tel que Cr12MoV, SKD11) est utilisé pour les pièces clés telles que les cavités et les noyaux. Après traitement thermique, la dureté peut atteindre HRC48-52, avec une résistance élevée à l'usure et une résistance élevée à la compression.

Q2 : Quelle est la durée du cycle de production des matrices d’estampage pour assemblages de planchers automobiles ?

A2 : Le cycle de développement des matrices d'estampage pour assemblage de plancher automobile est long (généralement 8 à 15 mois) et coûteux (atteignant des millions à des dizaines de millions de RMB), ce qui en fait une référence clé pour mesurer la force globale d'une entreprise de moulage. À mesure que les automobiles évoluent vers l’intelligence, l’électrification et l’allègement, les exigences techniques de leurs moules continueront d’augmenter.
