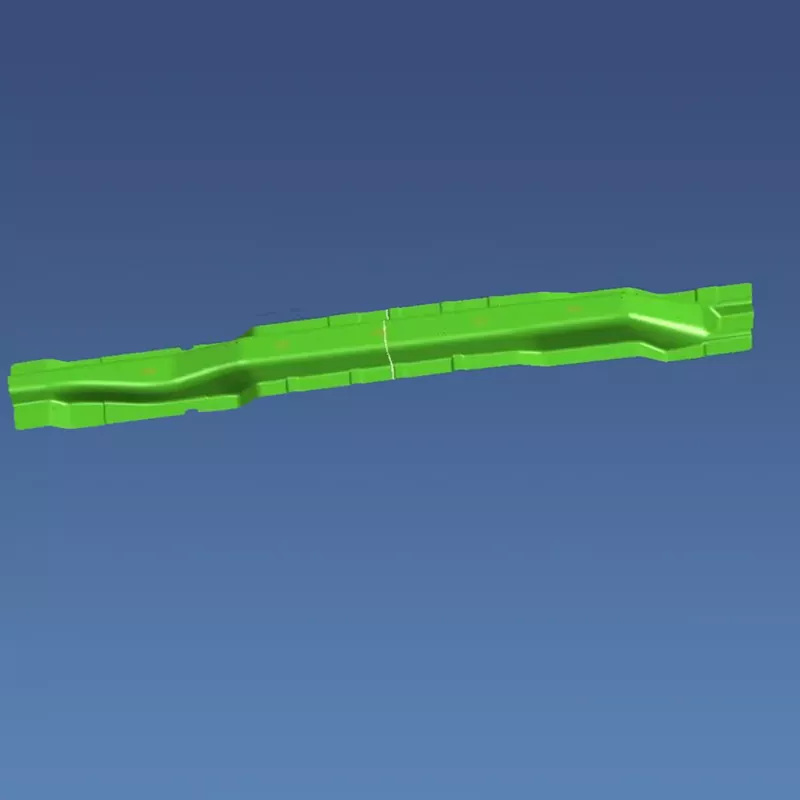

Matrices d'estampage de poutres de renforcement automobile

Les matrices d'emboutissage de poutres de renfort automobiles SIKAIDA sont de grandes matrices de haute précision utilisées pour l'emboutissage de poutres de renfort en tôle. En tant que produit phare, leur conception et leur fabrication répondent aux exigences de sécurité automobile et d’allègement, intégrant des technologies de pointe issues de multiples domaines. Notre usine est équipée d'équipements de pointe et d'une équipe de professionnels pour garantir que les matrices répondent aux normes internationales et produisent de manière stable des pièces hautes performances.

Détails du produit

1. Application de matériaux à haute résistance

Les poutres de renforcement utilisent souvent des matériaux légers tels que l'acier à haute résistance et les alliages d'aluminium. Les matrices d'emboutissage de poutres de renforcement automobile SIKAIDA sont conçues pour s'adapter pleinement aux propriétés des matériaux, en optimisant les paramètres structurels et de processus afin de garantir la précision dimensionnelle et les propriétés mécaniques des pièces embouties.

2. Conception complexe de surfaces et de systèmes de nervures

La structure des poutres renforcées est complexe. SIKAIDA utilise une conception scientifique de surface pour contrôler avec précision le flux de matériaux, évitant ainsi les défauts tels que le froissement et la fissuration, garantissant ainsi la stabilité de la structure de poutre renforcée.

3. Contrôle de formage de précision

Les pièces d'emboutissage de poutres renforcées nécessitent une précision dimensionnelle de ± 0,05 mm et une excellente qualité de surface. Les moules SIKAIDA sont équipés de mécanismes de guidage, de découpage et de démoulage de haute précision pour garantir la cohérence du produit et répondre à des exigences de qualité strictes.

4. Conception intégrée multi-stations

SIKAIDA utilise des conceptions de matrices progressives ou continues multi-stations, intégrant plusieurs processus pour améliorer considérablement l'efficacité de la production et la cohérence des produits, réduisant ainsi les coûts de production des clients.

5. Système avancé de lubrification et de décharge

Répondant aux défis liés au formage de l'acier à haute résistance, les matrices d'emboutissage de poutres de renforcement automobile SIKAIDA sont équipées d'un système de lubrification automatique et d'un système de décharge optimisé, réduisant la friction, évitant les blocages et améliorant l'efficacité de la production et la durée de vie du moule.

Caractéristiques et applications du produit

1. Renforcement de la structure de la carrosserie : utilisé dans des domaines clés tels que les poutres anti-collision des portes et les piliers A/B/C pour améliorer la rigidité en torsion et la sécurité en cas de collision.

2. Solution légère : permet d'obtenir une réduction de poids de 15 à 25 % des pièces grâce à une conception optimisée et des matériaux légers, équilibrant les exigences de résistance et de légèreté.

3. Renforcement du système de châssis : utilisé dans les composants clés du châssis tels que le sous-châssis pour améliorer la stabilité et la durabilité du véhicule.

Introduction au processus de fabrication

1. Analyse CAE et conception de processus

SIKAIDA utilise un logiciel professionnel pour l'analyse de formabilité afin d'optimiser les processus et les structures de moules à l'avance, d'éviter les problèmes potentiels, de raccourcir le cycle de R&D et de réduire les coûts.

2. Conception du moule

L'équipe R&D utilise un logiciel professionnel pour une conception entièrement 3D, en se concentrant sur des aspects clés tels que le jeu des poinçons et des matrices et la conception des supports de flans pour garantir la stabilité et la fiabilité du moule à long terme.

3. Sélection des matériaux

- Base du moule : acier de construction au carbone de haute qualité tel que l'acier 45 et le P20 pour assurer la rigidité globale.

- Pièces de travail : acier Cr12MoV ou carbure cémenté, améliorant la résistance à l'usure et la durée de vie.

- Composants de guidage : acier à roulement GCr15, assurant la précision du guidage.

- Composants élastiques : acier à ressort 60Si2MnA, assurant un pressage et un démoulage stables du matériau.

4. Usinage de précision

Usinage d'ébauche : ébauche avec un gros équipement, laissant une tolérance de 0,2 à 0,5 mm pour l'usinage de finition.

Usinage de finition : utilisation de CNC à grande vitesse, de coupe par fil, d'EDM, etc., garantissant une précision de surface jusqu'à ± 0,01 mm et optimisant la finition de surface.

Traitement de surface : utilisation de nitruration, de revêtement, etc., améliorant la dureté du moule et la résistance à l'usure, assurant la prévention de la rouille et prolongeant la durée de vie.

5. Assemblage et débogage (moule d’essai T0)

Le personnel professionnel assemble le moule et effectue un moule d'essai T0, ajustant à plusieurs reprises les paramètres du processus, modifiant et optimisant le moule jusqu'à ce que les pièces répondent aux exigences du dessin.

Tendances de développement

1. Technologie de formage d’acier à ultra haute résistance

Face à la demande croissante d'allègement, SIKAIDA a développé une technologie de moule adaptée aux aciers à ultra haute résistance avec des résistances supérieures à 1 500 MPa, en utilisant des processus avancés tels que le formage à chaud pour améliorer la sécurité et le support léger.

2. Surveillance intelligente et numérique

SIKAIDA intègre une technologie intelligente dans la fabrication de matrices d'estampage de poutres de renforcement automobiles, intégrant des capteurs pour une surveillance en temps réel et combinant la technologie du jumeau numérique pour réaliser l'auto-optimisation des paramètres et le débogage virtuel, améliorant ainsi l'efficacité de la R&D.

3. Technologie de formage multi-matériaux

Pour les nouvelles structures telles que les composites acier-aluminium, SIKAIDA a développé des moules et des processus spécialisés pour réaliser un formage multi-matériaux intégré, réduisant encore davantage le poids.

4. Applications de la technologie de fabrication additive

SIKAIDA applique la technologie d'impression 3D pour fabriquer des structures de moules complexes, raccourcissant les cycles de fabrication, améliorant les performances et la durée de vie des moules et améliorant la compétitivité des clients.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés dans les matrices d’estampage de poutres de renfort automobiles ?

A1 : La base du moule utilise généralement de l'acier de construction au carbone de haute qualité tel que l'acier 45 et le P20. Les pièces de travail (poinçon et matrice) utilisent généralement de l'acier à haute teneur en carbone et en chrome (tel que Cr12MoV), de l'acier rapide ou du carbure cémenté. Les composants de guidage utilisent de l'acier à roulement en chrome à haute teneur en carbone (tel que GCr15) et les composants élastiques utilisent de l'acier à ressort de haute qualité (tel que 60Si2MnA). Différents matériaux et processus de traitement thermique peuvent être sélectionnés en fonction du volume de production et des exigences d'utilisation.

Q2 : Quelle est la durée du cycle de production des matrices d’emboutissage de poutres de renfort automobiles ?

A2 : Le cycle de production des matrices d'emboutissage de poutres de renfort automobiles dure généralement de 8 à 15 mois, en fonction de facteurs tels que la complexité des pièces, la formabilité des matériaux, les exigences techniques et la capacité de production. Les matrices progressives multipostes complexes ou utilisant de nouveaux matériaux et procédés auront un cycle de développement plus long. Leur développement implique plusieurs étapes, notamment la conception, l'analyse CAE, l'usinage de précision, le traitement thermique, l'assemblage et le débogage, nécessitant un contrôle qualité strict et une optimisation de moulage par essais répétés pour garantir les performances du moule et la qualité du produit.
