Matrices d'estampage pour petits supports automobiles

Les petits supports automobiles sont des composants porteurs essentiels utilisés pour soutenir des assemblages, fixer des positions, connecter des structures et transférer des charges. Les matrices d'estampage pour petits supports automobiles SIKAIDA sont spécialement conçues pour divers supports de précision tels que ceux des moteurs et des suspensions, intégrant un support complexe et un positionnement précis des trous pour répondre aux exigences strictes de la production automobile.

Caractéristiques principales du produit

1. Formation de structures de support complexes

Malgré la taille compacte et la structure complexe des supports, les moules SIKAIDA, grâce à une simulation précise et une compensation du retour élastique, contrôlent les dimensions critiques à ± 0,1 mm près, garantissant que la planéité, la précision des trous et la rigidité structurelle répondent aux normes.

2. Haute résistance et haute rigidité

Les composants principaux des matrices d'estampage pour petits supports automobiles utilisent des aciers de moulage à haute dureté tels que SKD11 et Cr12MoV, atteignant une dureté de HRC 48-52 après traitement thermique. Cela leur permet de résister aux charges d'impact à haute fréquence et a une durée de vie supérieure à 500 000 cycles, garantissant une capacité portante stable.

3. Conception intégrée multifonctionnelle

En intégrant plusieurs processus tels que l'estampage, le pliage et le poinçonnage, et en intégrant des mécanismes tels que des blocs coulissants et des ressorts à azote, un traitement complexe peut être réalisé en un seul passage, améliorant considérablement l'efficacité de la production et la qualité du produit.

4. Positions de trous de précision et système de connexion

La précision du trou d'installation atteint ± 0,05 mm et la rugosité de la paroi du trou Ra 0,8. Les structures de connexion optimisées par brides et rivetages assurent une connexion sécurisée et sans desserrage du support, garantissant une utilisation fiable à long terme du véhicule.

5. Nesting intelligent et optimisation CAE

Grâce à l'utilisation d'un logiciel CAE tel qu'AutoForm pour optimiser l'imbrication, l'utilisation des matériaux est augmentée à plus de 85 %, réduisant ainsi efficacement les défauts de formage et le taux de rebut.

Domaines d'application

Les matrices d'estampage pour petits supports automobiles SIKAIDA ont de larges applications, couvrant la production de supports de moteur, de suspension, de tableau de bord, de siège, de batterie, de porte et de système d'échappement.

Processus de fabrication

1. Conception du produit et analyse CAE

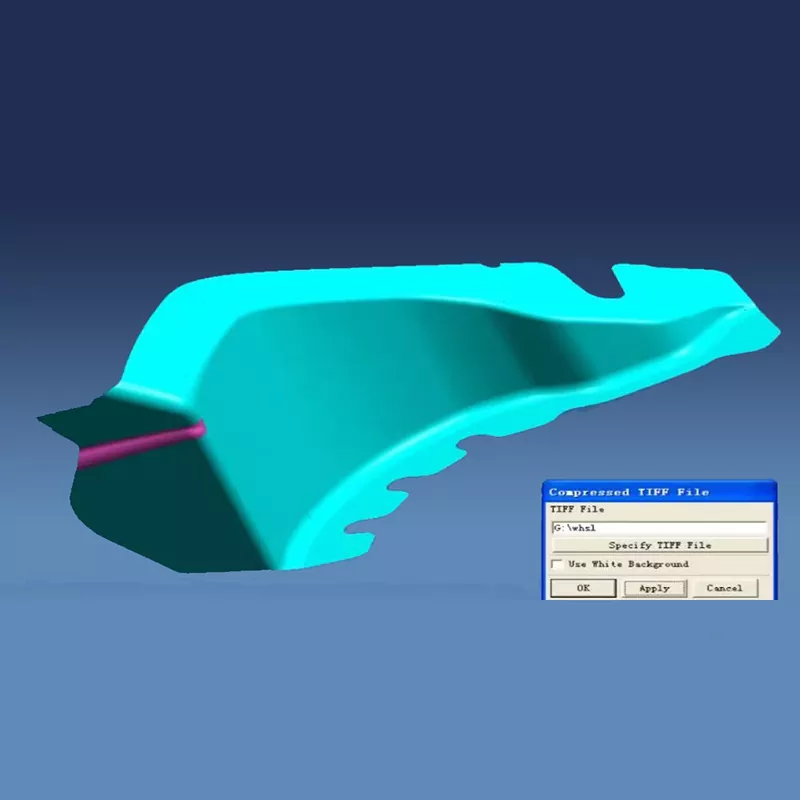

La création de simulations et l'optimisation des processus sont effectuées à l'aide du logiciel CAE pour identifier les défauts potentiels et déterminer la solution optimale, garantissant ainsi une fabrication réussie des moules.

2. Conception 3D de la structure du moule

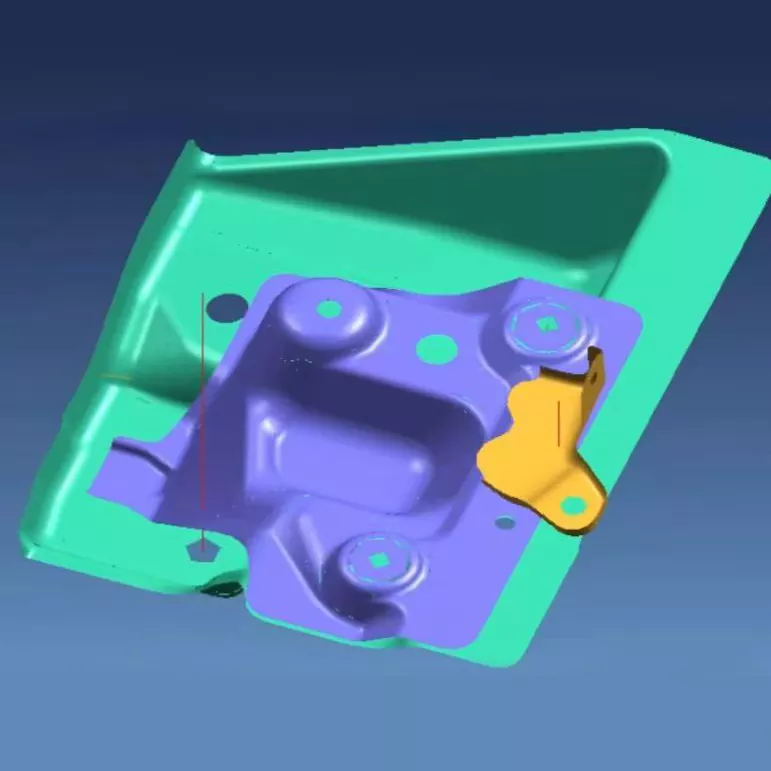

Les matrices d'estampage pour petits supports automobiles utilisent des logiciels de conception 3D complets tels que UG et CATIA pour affiner les cavités, les systèmes de guidage et d'autres composants, garantissant ainsi une structure de moule rationnelle et une facilité de maintenance.

3. Sélection des matériaux

Les pièces de travail sont en acier moulé dur tel que SKD11, la base du moule est en acier 45 avec traitement thermique, les pièces standard utilisent de l'acier à roulement GCr15 et les pièces de poinçonnage utilisent de l'acier rapide ou du carbure cémenté pour garantir la précision et la durabilité.

4. Usinage de précision

L'usinage grossier permet des tolérances et l'usinage de précision garantit l'exactitude. Les traitements de surface tels que la nitruration et le chromage dur améliorent encore la dureté et la résistance à l'usure du moule, garantissant ainsi la qualité du produit.

5. Assemblage et débogage

Après un assemblage de précision, les matrices d'estampage pour petits supports automobiles subissent un essai de pressage et de débogage. L'inspection de la première pièce et la production d'essais par lots vérifient l'exactitude, la stabilité et la fiabilité du moule.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés dans les matrices d’estampage pour petits supports automobiles ?

A1 : Les pièces de travail utilisent principalement des aciers pour moules à haute dureté tels que SKD11, Cr12MoV et DC53. Le cadre du moule utilise des aciers de construction tels que l'acier 45 et le Q235. Les pièces standard telles que les piliers de guidage et les bagues utilisent de l'acier à roulement GCr15. Pour les zones à forte usure telles que les trous de poinçonnage, un alliage dur ou de l'acier rapide est parfois utilisé pour garantir la résistance, la dureté et la durabilité du moule.

Q2 : Quelle est la durée du cycle de production des moules pour petits supports automobiles ?

A2 : En fonction de la complexité du moule et des exigences de précision, le cycle de production dure généralement de 10 à 18 semaines. La fabrication des moules pour brackets simples prend environ 10 semaines, celle des moules pour brackets de complexité moyenne prend 14 semaines et celle des moules pour brackets complexes de haute précision peut nécessiter 18 semaines ou plus. Le cycle spécifique dépend de la complexité de la structure du support, des exigences de précision des trous et de la difficulté du processus d'usinage.

Q3 : Quelle est la durée de vie des matrices d’estampage pour petits supports automobiles ?

A3 : Dans des conditions normales d'utilisation et de maintenance, la durée de vie des petites matrices d'emboutissage de supports peut atteindre plus de 500 000 cycles. Grâce à la sélection de matériaux de haute qualité, à un traitement thermique approprié et à un usinage de précision, la durée de vie de certaines matrices peut atteindre 1 million de cycles. En particulier pour les pièces à forte usure telles que le poinçonnage, un entretien et un remplacement réguliers sont nécessaires pour garantir la qualité du produit.

Q4 : Comment garantir la précision et les performances de support des supports estampés ?

A4 : Grâce à l'analyse CAE pour optimiser les paramètres du processus, en adoptant des systèmes de guidage de haute précision, en contrôlant le retour élastique du matériau et en vérifiant et en maintenant régulièrement la précision de la matrice, la précision dimensionnelle du support peut être contrôlée à ± 0,1 mm et la planéité de la surface de support peut atteindre 0,05 mm/m. Dans le même temps, une conception structurelle raisonnable et des processus de traitement thermique garantissent que le support présente une rigidité de support et une résistance de connexion suffisantes.

Q5 : Quels sont les points de contrôle clés dans le processus de fabrication des moules de support ?

A5 : Les points de contrôle clés dans la fabrication des moules de support comprennent : ① Usinage de trous de précision pour garantir la précision des trous d'installation ; ② Soutenir l'usinage de la surface pour garantir la planéité et la douceur ; ③ Structure de connexion formant pour garantir la solidité de la connexion ; ④ Processus de traitement thermique pour garantir la dureté et la ténacité ; ⑤ Assemblage et débogage pour garantir la précision du moule et la stabilité opérationnelle. Chaque point de contrôle nécessite une inspection de qualité et un contrôle de processus stricts.
