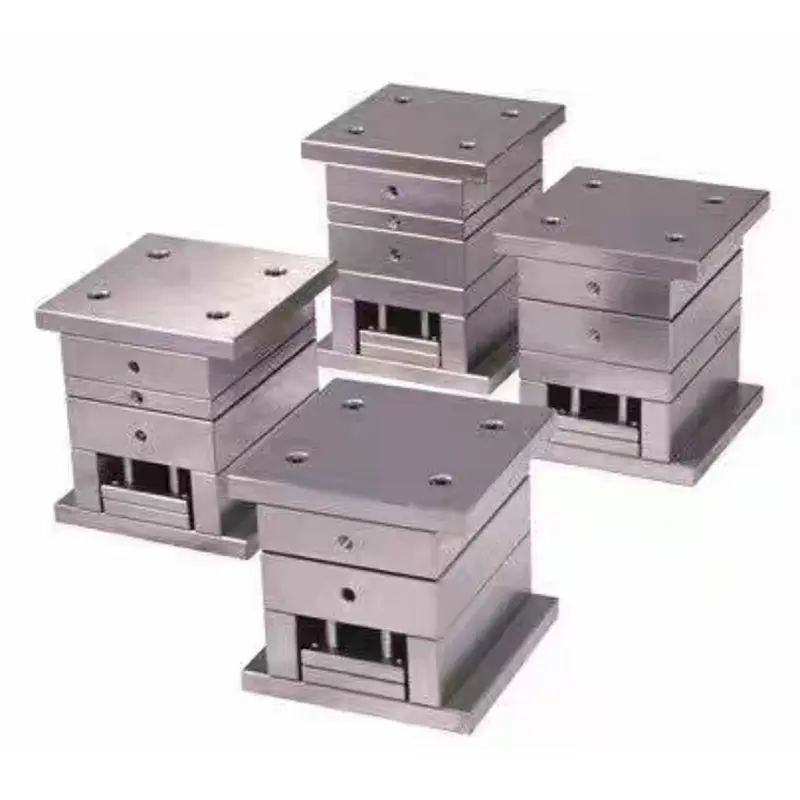

Base de moule pour petite porte de très haute précision

La base de moule à petite porte de très haute précision SIKAIDA est conçue spécifiquement pour les moules d'injection à trois plateaux, adaptés à la production de composants de grande valeur dans les industries électronique, automobile, médicale et optique. Il intègre une rigidité élevée, un positionnement au niveau du micron, un contrôle stable de la température et une technologie d'éjection automatisée pour obtenir un moulage cohérent et de haute qualité sans lignes de soudure ni marques de retrait. La base du moule utilise une conception unique de canaux chauds de type vanne à pointeau, permettant une injection multipoint et un contrôle précis du flux de fusion, garantissant des produits sans défauts et en faisant un élément clé de l'équipement dans la fabrication haut de gamme.

Principales caractéristiques techniques

1. Système de guidage de haute précision

La base de moule à petite porte de très haute précision utilise des guides à rouleaux et des curseurs linéaires de haute précision, associés à des bagues de guidage rectifiées avec précision, garantissant une ouverture et une fermeture en douceur du moule et une répétabilité élevée. Le jeu est contrôlé à moins de 0,01 mm, éliminant efficacement les défauts de bavure et de bavure causés par le jeu du guide.

2. Système de contrôle intelligent de la température

Intégrant des capteurs de température multipoints et un module de contrôle intelligent, la précision de la température du moule est contrôlée à ± 1 ℃. Le contrôle indépendant de la température de zone permet un réglage précis de la température pour différentes parties du produit, optimisant ainsi l'écoulement de la matière fondue et réduisant les contraintes résiduelles.

3. Système de canaux chauds à vanne à pointeau

Utilisant un système de canaux chauds à vanne à pointeau de haute précision, il permet une injection multipoint et un contrôle séquentiel. Le temps de réponse à l'ouverture de la vanne à pointeau est ≤ 0,1 seconde, empêchant efficacement le reflux de fonte et le filage, adapté aux produits présentant une transparence élevée et des exigences d'apparence strictes.

4. Conception structurelle à haute rigidité

La base de moule à petite porte de très haute précision utilise un acier allié à haute résistance, subit un recuit de détente et intègre une disposition optimisée des nervures et une analyse par éléments finis pour une conception améliorée. Il en résulte une déformation minimale sous injection haute pression, une répartition uniforme de la force de serrage et une durée de vie prolongée du moule.

5. Système d'éjection automatisé

Équipé d'un mécanisme d'éjection synchrone de précision, la vitesse et la course d'éjection sont réglables avec précision. Les guides autolubrifiants garantissent une éjection douce et sans bourrage, une force de démoulage uniforme et une réduction des risques de déformation et de dommages du produit.

Applications du produit :

1. Électronique et communications : cadres de téléphones portables, connecteurs, dissipateurs thermiques

2. Industrie automobile : capteurs, tableaux de bord, composants d’éclairage

3. Dispositifs médicaux : Seringues, séparateurs de sang, matériel de diagnostic

4. Composants optiques : lentilles, filtres, panneaux d'affichage

Processus de fabrication :

1. Analyse de conception et simulation

À l'aide de logiciels professionnels d'IAO tels que Moldflow et ANSYS, des analyses de flux de moule, de résistance structurelle et thermodynamiques sont effectuées pour prédire les risques de moulage et optimiser la disposition des canaux et du système de refroidissement.

2. Usinage de précision

- Usinage d'ébauche : de grandes fraiseuses CNC usinent les surfaces et les contours de référence, en laissant une marge pour la finition.

- Traitement thermique : les composants clés subissent un revenu et un recuit de détente pour garantir la stabilité du matériau et ses propriétés mécaniques.

- Usinage de finition : l'usinage CNC à grande vitesse permet d'obtenir des surfaces de haute précision avec une rugosité de surface de Ra 0,8 μm.

- Traitement de surface : les surfaces de contact clés subissent un meulage et un polissage de précision pour garantir des pièces mobiles lisses et résistantes à l'usure.

3. Assemblage et débogage

- L'assemblage des composants utilise des clés dynamométriques pour contrôler la précharge des fixations.

-Le débogage indépendant des systèmes hydrauliques, de contrôle de température et d'éjection assure un fonctionnement normal.

- Le moulage d'essai T0 optimise les paramètres du processus et répare le moule jusqu'à ce que le produit réponde aux normes.

Tendances de développement

1. Intégration intelligente

Intègre profondément les technologies IoT et IA pour réaliser l’interconnexion des équipements, l’acquisition de données et l’auto-optimisation des processus. Prend en charge la maintenance prédictive et les alarmes d’anomalie, améliorant ainsi l’efficacité de la production et la stabilité du produit de la base de moule pour petite porte de très haute précision.

2. Application de la technologie de micro-mousse

Associé à un système d'injection de fluide supercritique, il permet d'obtenir un allègement et une qualité de surface améliorée, de résoudre le problème de retrait des produits à parois épaisses et de réduire l'utilisation de matériaux de plus de 30 %.

3. Application de jumeau numérique

Un système de moule virtuel est conçu pour optimiser les paramètres du processus et prédire les défaillances dans un environnement virtuel, réduisant ainsi le nombre de moulages d'essai et raccourcissant le cycle de développement.

4. Intégration de la fabrication additive

La technologie d'impression 3D métal est appliquée à la fabrication de canaux d'eau de refroidissement et de canaux chauds complexes, dépassant les limites de traitement traditionnelles, améliorant l'efficacité du refroidissement, raccourcissant le cycle de fabrication et réduisant la consommation d'énergie.

FAQ

Q1 : À quels types de moulage par injection la base de moule à petite porte de très haute précision est-elle principalement adaptée ?

A1 : Les bases de moules à petites portes sont particulièrement adaptées au moulage de pièces en plastique de haute précision avec des exigences d’apparence strictes, telles que des connecteurs électroniques, des lentilles optiques et des boîtiers de dispositifs médicaux. Ils sont particulièrement adaptés aux produits ne nécessitant aucune ligne de soudure, aucune marque de retrait et une qualité de surface élevée.

Q2 : Quel est le cycle de production lors de l’utilisation d’une base de moule à petite porte ?

A2 : Le cycle de développement d'une base de moule pour petite porte est généralement de 4 à 8 semaines, en fonction de la complexité et des exigences de précision du produit. Bien que l’investissement initial soit plus élevé, sa grande efficacité de production et la qualité supérieure de ses produits se traduisent par une rentabilité significative à long terme.

Q3 : Quels sont les avantages des bases de moules à grille fine par rapport aux moules traditionnels ?

A3 : Par rapport aux moules traditionnels, les bases de moules à grille fine offrent des avantages tels qu'une plus grande précision du produit, une meilleure qualité de surface, une efficacité de production plus élevée et un degré d'automatisation plus élevé. Le système de canaux chauds à vanne à pointeau évite efficacement les défauts du produit, réduit les étapes de post-traitement et améliore l'utilisation des matériaux, ce qui le rend particulièrement adapté aux besoins de production de gros volumes et de haute qualité.
