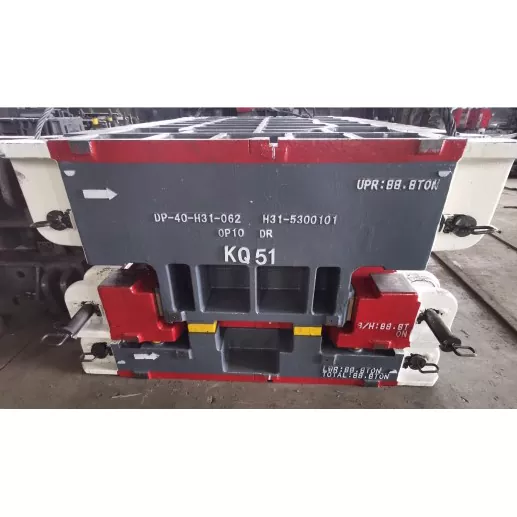

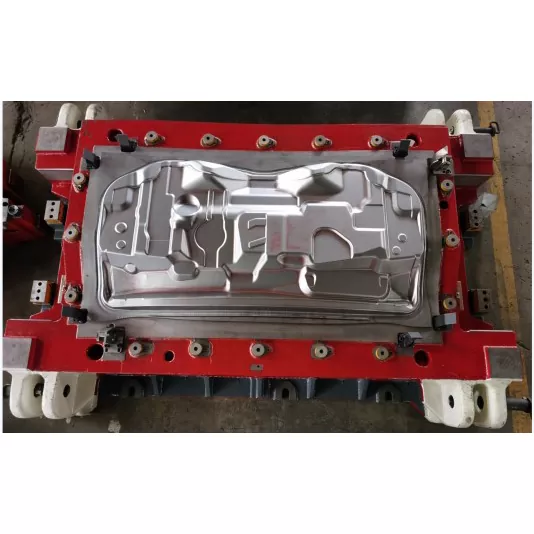

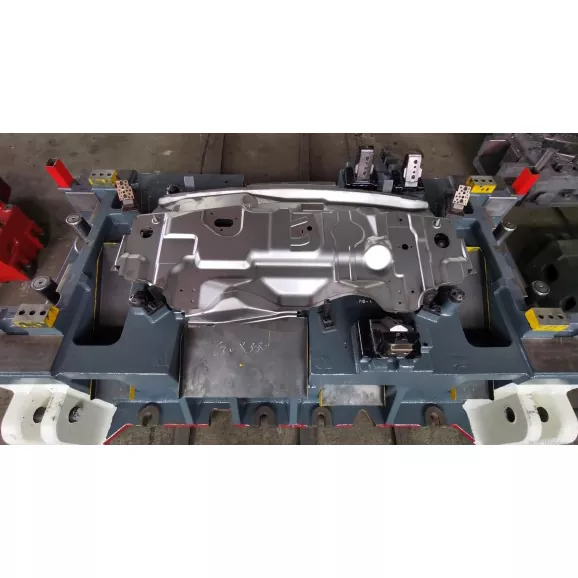

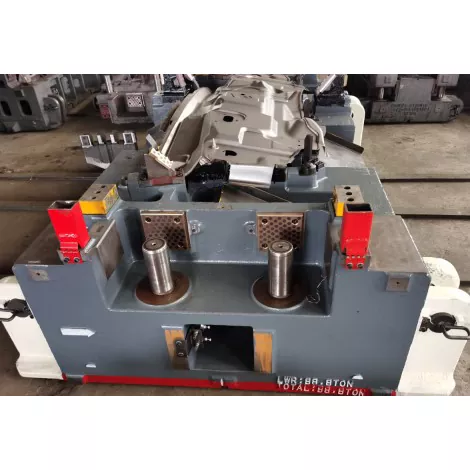

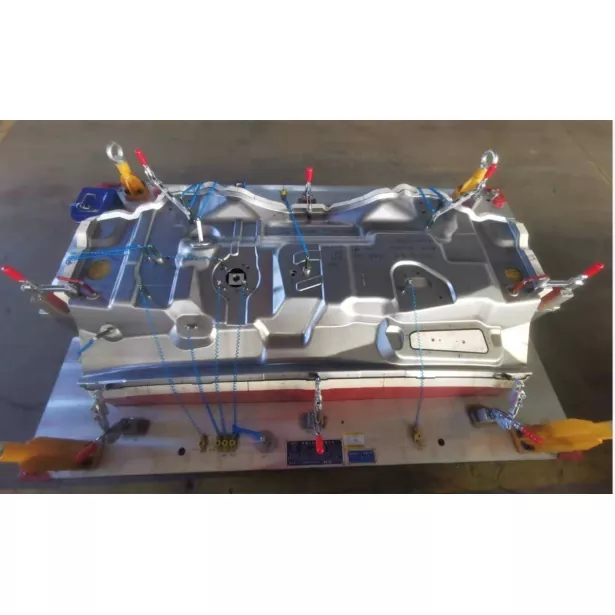

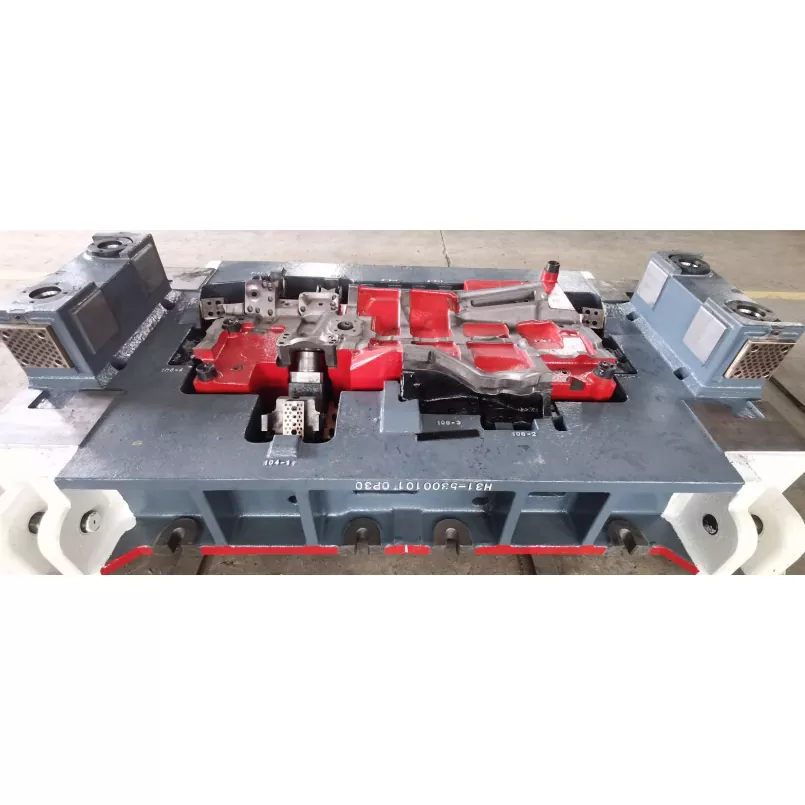

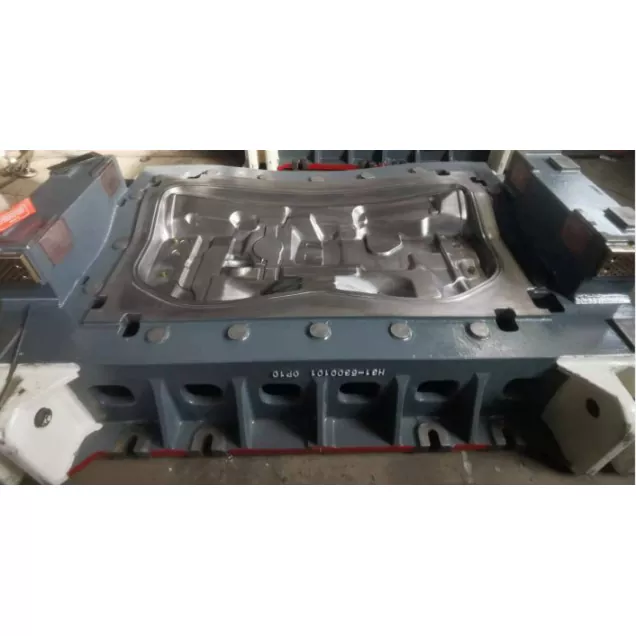

Matrices d'estampage pour assemblage de panneau avant automobile

Les matrices d'estampage pour assemblage de panneaux avant automobiles SIKAIDA sont des équipements de précision haut de gamme développés indépendamment, adaptés à la production en série d'assemblages de panneaux avant. Répondant à la structure complexe et aux exigences élevées de l’assemblage du panneau avant (grands panneaux de carrosserie), la matrice intègre des technologies avancées pour résoudre les principaux défis de production. L'usine est équipée d'équipements professionnels et d'une équipe dédiée pour garantir que la qualité des matrices répond aux normes.

Détails du produit

1. Formation de grandes structures de panneaux de carrosserie

Contrôle précis du flux et de l'étirement du matériau, précision dimensionnelle clé à ± 0,1 mm, erreur de planéité ≤ 0,15 mm/m ; les zones d'emboutissage profond utilisent un formage progressif multi-passes pour éviter les défauts de matériaux et améliorer le rendement.

2. Technologie complexe de formation de surfaces incurvées

Les matrices d'estampage d'assemblage de panneau avant automobile utilisent une formation hyperboloïde et une structure de profil réglable. Combiné à l'analyse CAE et à l'optimisation des processus, il résout des problèmes tels que le froissement et la fissuration, atteignant une précision de surface de ± 0,05 mm, garantissant la compatibilité avec les composants adjacents.

3. Conception de poutre de renforcement intégrée

Le panneau avant et la poutre de renfort sont intégrés grâce à une technologie à cavité divisée, s'adaptant aux matériaux à haute résistance et garantissant la précision géométrique de la poutre de renfort (rectitude ≤0,1 mm/m, parallélisme ≤0,15 mm).

4. Formage intégré multi-composants

Plusieurs processus sont intégrés, réalisant le formage de plusieurs composants en une seule opération d'emboutissage ; la conception modulaire et le changement rapide de moule s'adaptent à la production multi-spécifications, atteignant un taux d'utilisation des matériaux ≥ 80 % et améliorant l'efficacité de la production.

5. Haute précision et performances de sécurité

Un guidage de haute précision et un contrôle de retour de pression garantissent une précision critique du trou à ± 0,05 mm ; la conception structurelle optimisée garantit une déformation conçue lors des collisions, garantissant ainsi la sécurité des occupants.

6. Contrôle et optimisation intelligents des processus

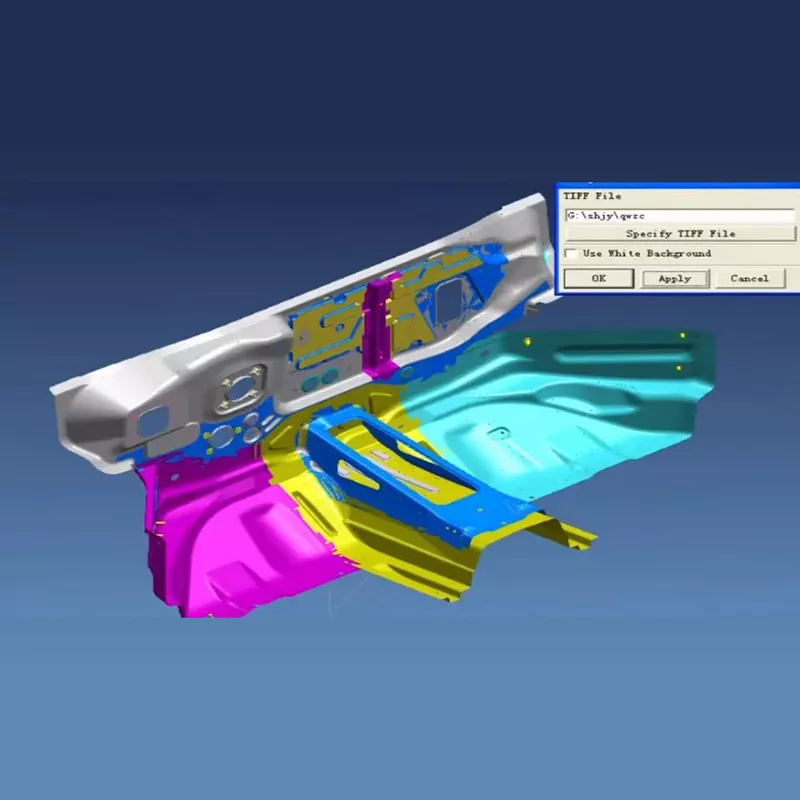

Les matrices d'estampage pour assemblage de panneau avant automobile utilisent le logiciel CAE pour une conception optimisée, utilisant un système de contrôle à trois boucles et un système de surveillance intelligent pour surveiller l'état de formage en temps réel, garantissant ainsi une qualité de produit stable.

Caractéristiques et applications du produit

1. Véhicules de tourisme : assure la rigidité de la carrosserie et la sécurité en cas de collision, répondant aux exigences d'étanchéité extérieure ;

2. Véhicules commerciaux : résiste aux impacts importants, garantissant ainsi la fiabilité et la durabilité structurelles ;

3. SUV/véhicules tout-terrain : s'adapte aux grands compartiments moteur, améliorant la protection avant ;

4. Véhicules électriques : s'adaptent aux exigences particulières telles que les blocs-batteries et les conduits de refroidissement, tout en considérant également une conception légère ;

5. Voitures de course/voitures de performance : répond aux exigences aérodynamiques, légères et de rigidité élevée ;

6. Camions/bus : s'adapte aux gros véhicules, garantissant la capacité de charge et la sécurité en cas de collision.

Introduction au processus de fabrication

1. Conception et analyse du produit

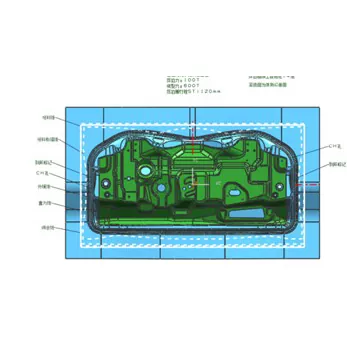

Un logiciel professionnel est utilisé pour l'analyse de la formabilité et l'optimisation des processus afin de déterminer les paramètres optimaux, en équilibrant la sécurité et la précision de l'assemblage.

2. Conception de la structure du moule

Conception entièrement 3D, structure modulaire, maintenance facile, adaptable à la production automatisée et au fonctionnement robotique.

3. Sélection et préparation du matériel

- Pièces de travail : un acier pour moules à haute dureté est sélectionné, avec un alliage spécial utilisé dans les zones d'emboutissage profond ;

- Base de moule/pièces standard : un acier de haute qualité est sélectionné pour garantir résistance et précision ;

- Traitement de surface : Nitruration, chromage dur, etc., pour réduire les frottements et l'adhérence.

4. Processus d'usinage de précision

L'usinage grossier permet de réaliser une surépaisseur d'usinage de finition. La finition est réalisée à l'aide d'un équipement haut de gamme, atteignant une rugosité de surface de Ra0,2, une précision de position du trou de ±0,01 mm et une dureté ≥HV950 après traitement de renforcement de surface.

5. Assemblage et débogage

L'assemblage de précision, le débogage des paramètres sur machine, l'inspection de la première pièce et la production d'essais par lots garantissent la stabilité et la fiabilité du moule.

Tendances de développement

1. Léger et haute résistance : s'adapter aux nouveaux matériaux et utiliser des processus avancés, équilibrant légèreté et sécurité ;

2. Optimisation de la précision et de la sécurité : évolution vers une précision au niveau du micron, renforcement de la détection en ligne et de l'optimisation des collisions ;

3. Production flexible : changement de moule rapide (≤ 15 minutes), adaptable à une production multi-variétés en petits lots ;

4. Débogage numérique : combiner des jumeaux numériques pour raccourcir les cycles de développement de plus de 30 % ;

5. Fabrication verte : respectueuse de l’environnement et économe en énergie, s’adaptant aux besoins des véhicules à énergie nouvelle.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés dans les matrices d'estampage d'assemblage de panneau avant automobile ?

A1 : Les pièces de travail utilisent principalement des aciers pour moules à haute dureté tels que SKD11, Cr12MoV et DC53. Pour les pièces de formage par emboutissage profond et les zones de formation de poutres de renforcement, de l'acier rapide de métallurgie des poudres ou du carbure cémenté est utilisé. Le cadre du moule utilise des aciers de construction tels que l'acier 45 et Q235, et les pièces standard telles que les piliers de guidage et les manchons de guidage utilisent de l'acier à roulement GCr15. Pour les surfaces de formage incurvées très exigeantes, des matériaux de revêtement en céramique ou en diamant sont parfois utilisés pour garantir la résistance à l'usure et la durée de vie du moule.

Q2 : Quelle est la durée du cycle de production des moules d’assemblage de carénage avant automobile ?

A2 : En fonction de la complexité et des exigences de précision de l'assemblage du carénage avant, le cycle de production est généralement de 16 à 24 semaines. Les moules d'assemblage de carénage avant standard prennent environ 16 semaines, les moules de carénage avant incurvés complexes prennent 20 semaines et les moules d'assemblage de carénage avant ultra-grands ou légers peuvent nécessiter plus de 24 semaines. Le cycle spécifique dépend de la complexité de la structure du carénage avant, de la difficulté de former une surface incurvée et des exigences de performance en matière de sécurité contre les collisions.

Q3 : Quelle est la durée de vie des moules ?

A3 : Dans des conditions normales d'utilisation et de maintenance, la durée de vie des moules d'emboutissage de l'ensemble de carénage avant peut atteindre plus de 300 000 cycles. Grâce à la sélection de matériaux de haute qualité, à un traitement thermique approprié et à un usinage de précision, la durée de vie de certains moules peut atteindre 500 000 cycles. Les zones à forte usure telles que les zones de formage profond, les surfaces de formation de poutres de renfort et les surfaces courbes nécessitent un entretien et un remplacement réguliers pour garantir la qualité du produit et la stabilité du formage.

Q4 : Comment la précision et les performances de sécurité de l'assemblage du carénage avant sont-elles garanties ?

A4 : En optimisant les paramètres du processus de formage grâce à l'analyse CAE, en utilisant un système de guidage de haute précision, en contrôlant le retour élastique et la répartition de l'épaisseur du matériau, et en inspectant et en maintenant régulièrement la précision du moule, la précision dimensionnelle de l'assemblage du panneau avant peut être contrôlée à ± 0,1 mm près, et la planéité des surfaces de contact peut atteindre 0,15 mm/m. Simultanément, une conception structurelle raisonnable et un processus de traitement thermique garantissent que l'ensemble du panneau avant présente une résistance structurelle et des performances de sécurité en cas de collision suffisantes.

Q5 : Quels sont les points de contrôle clés dans le processus de fabrication des matrices d'estampage pour assemblage de panneau avant automobile ?

A5 : Les points de contrôle clés dans la fabrication des moules d'assemblage de panneaux avant comprennent : ① Usinage précis de grands profils de surface de couverture pour garantir la planéité et la précision de la surface ; ② Renforcer la qualité de formage des structures de poutres pour garantir la position et la résistance ; ③ Contrôle du flux de matériaux des surfaces courbes complexes pour éviter les défauts de formation ; ④ Usinage de précision des trous de montage pour garantir la précision de l'assemblage ; ⑤ Processus de traitement thermique pour garantir la dureté et la ténacité. Chaque point de contrôle nécessite une inspection de qualité et un contrôle de processus stricts, en particulier le contrôle précis de la formation de grandes couvertures et des structures de surfaces courbes complexes.
