Matrice d'estampage de panneau intérieur de capot automobile

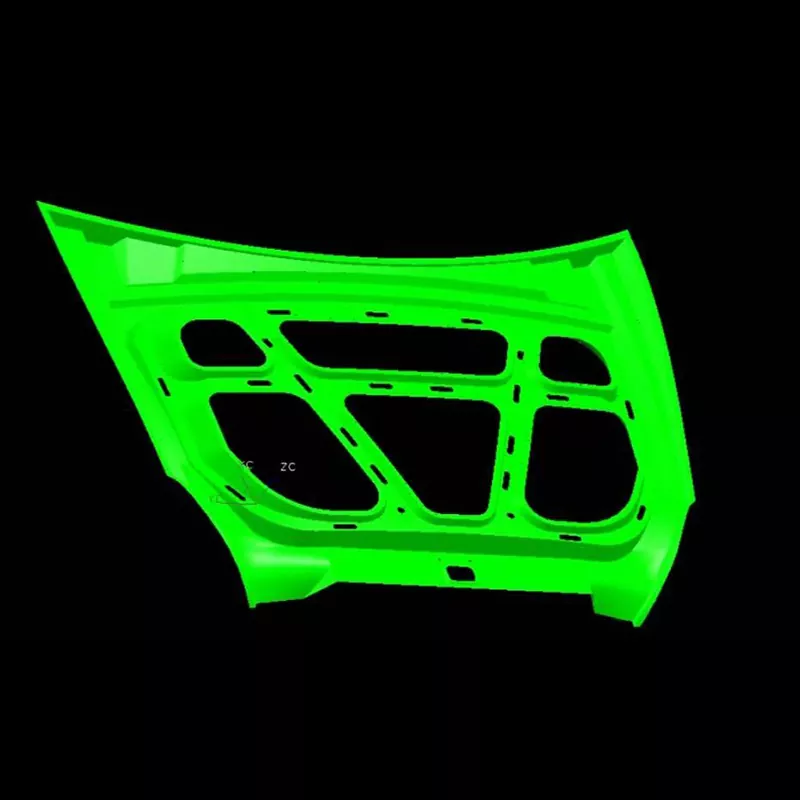

La matrice d’estampage du panneau intérieur du capot automobile SIKAIDA est un système d’estampage vaste et complexe spécialement conçu pour former le cadre principal du panneau intérieur du capot. Il ne s’agit pas d’une seule matrice, mais d’un équipement complet englobant plusieurs processus, garantissant le formage stable de grands composants de carrosserie de haute précision.

Caractéristiques principales du produit :

1. Grande taille et structure complexe

Les dimensions standard de la matrice d'estampage de panneau intérieur de capot automobile sont > 800 mm de longueur et > 600 mm de largeur, nécessitant la formation de nervures de renforcement, de trous de montage et d'autres caractéristiques. Il comprend des composants de base tels que des matrices supérieure et inférieure, ainsi qu'un système de guidage, de positionnement et de déchargement de précision pour garantir un estampage stable et précis.

2. Ultra-haute précision et haute qualité

Les pièces estampées ont des tolérances dimensionnelles contrôlées à ± 0,1 mm, exemptes de défauts tels que fissures, rides et rayures. La matrice elle-même est soumise à une fabrication rigoureuse, à une précision de guidage et à un contrôle de répartition de la pression, correspondant aux normes de qualité des composants d'apparence associés.

3. Processus de moulage intégré avancé

L'intégration de plusieurs processus tels que l'emboutissage profond et le formage permet d'obtenir un moulage unique, contrôlant avec précision le flux de matière et la compensation du retour élastique. La simulation CAE est utilisée pour prédire les problèmes, garantissant ainsi un emboutissage stable et fiable.

4. Système de matrice robuste

La matrice d'estampage des panneaux intérieurs de capot automobile pèse des dizaines de tonnes et nécessite un équipement sous pression à grande échelle de plus de 2 000 tonnes. Il est équipé de piliers de guidage, de manchons de guidage et d'autres composants de haute précision, adaptés à une production de masse à long terme et à haute intensité.

5. Traitement de surface de haute qualité

La surface du moule est polie miroir (Ra≤0,4μm). La dureté de surface et les paramètres de revêtement sont optimisés pour différents matériaux afin de garantir une résistance à l'usure et une qualité de surface stable.

Processus de fabrication

1. Analyse du produit et conception des processus

La matrice d'estampage de panneau intérieur de capot automobile utilise des logiciels CAE tels qu'AutoForm et Dynaform pour analyser la formabilité de l'emboutissage, prédire les défauts, optimiser les processus et déterminer des paramètres d'emboutissage raisonnables, jetant ainsi les bases de la fabrication.

2. Conception du moule

La conception entièrement 3D est réalisée à l'aide d'UG et de CATIA pour affiner la structure de chaque composant, garantissant ainsi que la résistance, la rigidité et la précision du moule répondent aux exigences de production.

3. Sélection des matériaux

Le corps de la matrice d'estampage de panneau intérieur de capot automobile est fabriqué en acier 45 et 42CrMo, tandis que les profils et les pièces clés utilisent de l'acier à outils tel que Cr12MoV (HRC48-52 après traitement thermique). Un acier résistant à l'usure est utilisé pour les piliers de guidage et les bagues.

5. Usinage de précision

L'usinage grossier et l'usinage de précision CNC à grande vitesse (précision de surface ± 0,01 mm), combinés à la découpe au fil, à l'électroérosion et à d'autres processus d'usinage spéciaux, ainsi qu'au traitement thermique et au traitement de surface, garantissent que les performances du moule répondent aux normes.

6. Assemblage et moulage d’essai T0

Après assemblage, le moule est testé sur presse. Les paramètres sont ajustés à plusieurs reprises, les échantillons sont inspectés et le moule est modifié et optimisé jusqu'à ce que tous les indicateurs du produit répondent aux normes.

Application du produit

La matrice d'estampage de panneau intérieur de capot automobile SIKAIDA est largement utilisée dans la fabrication de panneaux intérieurs de capot pour voitures particulières et véhicules utilitaires, formant efficacement des pièces à surface incurvée complexes et soutenant le fonctionnement efficace et stable des lignes de production de carrosserie des constructeurs automobiles.

Tendances de développement :

1. Moulage intégré ultra-large

 La tendance vers des panneaux intérieurs de capot intégrés augmente les exigences en matière de tonnage et de taille des moules. L'utilisation généralisée de presses d'une capacité de 2 000 tonnes et plus augmente la complexité de conception et de fabrication.

2. Adaptation des matériaux légers

L'expansion des applications d'acier à haute résistance et d'alliages d'aluminium nécessite des ajustements des paramètres de conception des moules, ce qui pose de nouveaux défis à la technologie de fabrication.

3. Fabrication intelligente et numérisation

En tirant parti de la simulation CAE, des machines-outils CNC et des technologies de jumeau numérique, nous réalisons une gestion numérique du cycle de vie complet des moules, améliorant ainsi la précision et l'efficacité.

4. Changement rapide de moule et production automatisée

Nous optimisons les fonctions de positionnement rapide et de verrouillage des moules, en les intégrant à des lignes de production automatisées pour répondre aux besoins de production multi-variétés et en petits lots.

La matrice d'estampage de panneau intérieur de capot automobile SIKAIDA intègre des technologies de plusieurs domaines, représentant le niveau avancé des matrices d'estampage. Avec un cycle de développement de 8 à 15 mois et des coûts élevés, il s’agit d’une référence importante en matière de solidité de l’entreprise. Il continuera à se moderniser parallèlement au développement léger et intelligent de l'industrie automobile, apportant ainsi son soutien au développement de haute qualité de l'industrie automobile mondiale.
