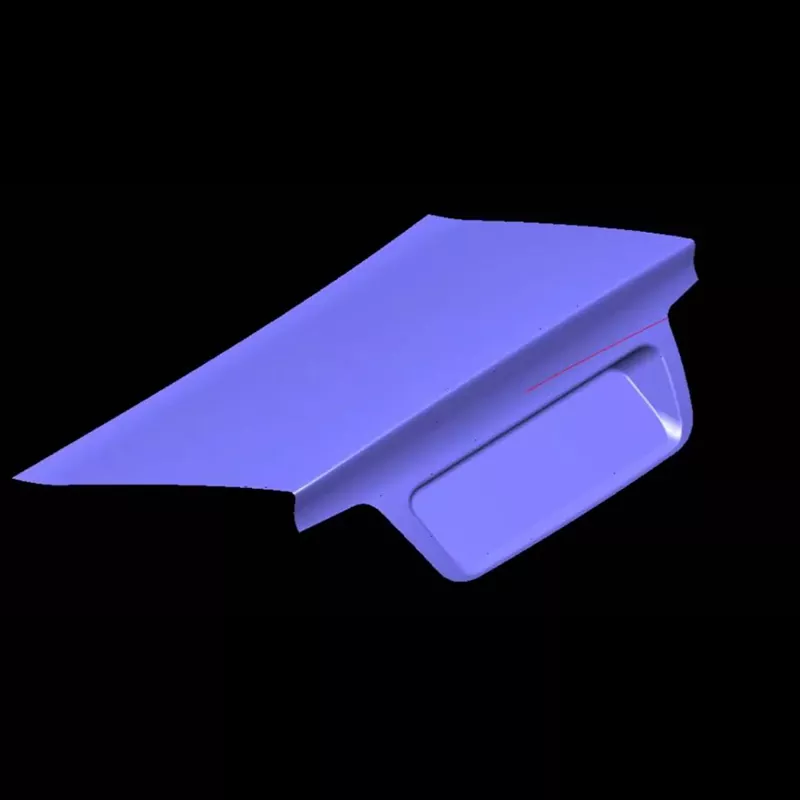

Matrice d'estampage du panneau extérieur du couvercle du coffre automobile

La matrice d'estampage de panneau extérieur de couvercle de coffre automobile SIKAIDA est un grand équipement de haute précision spécialement conçu pour la production de composants de panneau extérieur de couvercle de coffre en métal. Utilisant des matériaux tels que l'acier laminé à froid et des alliages d'aluminium, il forme des surfaces courbes complexes grâce à des processus d'emboutissage avancés, intégrant des technologies multidisciplinaires et mettant en valeur les capacités de fabrication professionnelles de SIKAIDA.

Caractéristiques principales du produit :

1. Formation de grandes surfaces incurvées : convient aux panneaux extérieurs complexes de couvercles de coffre à double courbure dépassant 800 mm × 600 mm, formés en un seul processus d'estampage, avec un contrôle précis de la courbure et une tolérance de flux de matériau pour éviter les défauts tels que les fissures et les rides.

2. Exigences de haute précision et de haute brillance : les surfaces atteignent un polissage semblable à un miroir (Ra≤0,4 μm), sans rayures ni bosses ; un contrôle strict des paramètres d’estampage garantit une finition de surface impeccable, répondant aux normes d’apparence de qualité automobile.

3. Adaptabilité aux structures géométriques complexes : notre matrice d'estampage de panneau extérieur de couvercle de coffre automobile s'adapte à diverses caractéristiques géométriques des panneaux extérieurs de coffre, avec des surfaces supplémentaires de processus optimisées, des nervures de tirage et des systèmes de ventilation pour garantir une formation uniforme sur toutes les pièces.

4. Système de guidage et d'équilibrage de précision : équipé d'un dispositif de guidage et d'équilibrage de haute précision, la coaxialité des matrices supérieure et inférieure est ≤0,02 mm, garantissant un jeu d'estampage uniforme et évitant les bavures et la minceur excessive localisée dans les pièces.

5. Système avancé de lubrification et de démoulage : un système de lubrification centralisé réduit la friction et l’usure ; les mécanismes de démoulage pneumatiques et hydrauliques assurent un démoulage en douceur, sans déformation ni rayures.

Scénarios d'application du produit

Convient à la fabrication de couvercles de coffre pour véhicules de tourisme tels que les berlines, les SUV et les monospaces. Divisé en trois catégories en fonction du type de véhicule :

1. Économie : se concentre sur le coût, la structure simplifiée et l’adéquation à la production de masse.

2. Milieu à haut de gamme : recherche une apparence exquise, équipé d'un système de formage et de polissage de haute précision.

3. Nouvelle énergie : conception légère, adaptée au traitement de nouveaux matériaux tels que les alliages d'aluminium.

Processus de fabrication

1. Analyse de produit et simulation de processus

La matrice d'estampage du panneau extérieur du couvercle du coffre automobile utilise une analyse de simulation logicielle professionnelle pour prédire les défauts de formage, optimiser les processus et les structures de moules et garantir la rationalité de la conception.

2. Conception du moule

L'ensemble du processus de conception est réalisé à l'aide d'un logiciel de conception 3D, en tenant compte du traitement, de l'assemblage et de la maintenance, et en produisant des dessins complets et une liste de nomenclature.

3. Sélection des matériaux

- Base du moule : acier 45# ou 42CrMo, traité thermiquement pour garantir résistance et ténacité.

- Pièces de travail : Cr12MoV, SKD11 et autres aciers à outils, avec une dureté de HRC48-52 après traitement thermique, offrant une excellente résistance à l'usure.

- Piliers et bagues de guidage : Acier à roulement ou acier chromé à haute teneur en carbone, assurant une dureté élevée et une résistance élevée à l'usure.

4. Usinage de précision

L'usinage grossier permet de réaliser une surépaisseur d'usinage de finition ; l'usinage de finition garantit la précision et la finition de surface. Les surfaces sont polies et chromées dur pour garantir une finition miroir et une résistance à l'usure.

5. Assemblage et débogage (moulage d’essai T0)

Assemblez les pièces standards et testez l’étanchéité. Effectuez un essai d’estampage pour vérifier l’exactitude et la stabilité. Optimisez les paramètres et ajustez le moule pour garantir que la pièce finie répond aux normes.

Tendances de développement

S'adapter aux matériaux légers, promouvoir la fabrication intelligente et numérique, réaliser un moulage intégré de précision, appliquer la technologie de fabrication additive et mettre en pratique des concepts de fabrication écologique.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés dans la matrice d'estampage du panneau extérieur du couvercle de coffre automobile ?

A1 : La base du moule utilise généralement de l'acier de construction au carbone ou de l'acier de construction en alliage tel que l'acier 45# et le 42CrMo. La surface de travail utilise de l'acier à outils à haute teneur en carbone et en chrome tel que Cr12MoV et SKD11. Les piliers et bagues de guidage sont en acier à roulement ou en acier chromé à haute teneur en carbone. Tous les matériaux doivent subir un traitement thermique approprié pour atteindre la dureté, la résistance et la résistance à l'usure requises.

Q2 : Quelle est la durée du cycle de production de la matrice d’estampage du panneau extérieur du couvercle de coffre automobile ?

A2 : Le cycle de développement des matrices d'estampage pour les panneaux extérieurs de coffre automobile dure généralement de 8 à 15 mois, en fonction de la complexité du produit, des exigences techniques et des besoins du client. La phase de conception nécessite 2 à 3 mois, la phase de fabrication nécessite 4 à 6 mois et la phase d'assemblage, de débogage et de moulage d'essai nécessite 2 à 3 mois. L'ensemble du processus nécessite plusieurs cycles d'optimisation itérative pour répondre aux exigences de production de masse.

Q3 : Comment garantir la qualité de l’apparence du panneau extérieur du coffre ?

A3 : Garantir la qualité de l'apparence nécessite un contrôle à plusieurs étapes : premièrement, la surface de la matrice doit répondre aux normes de polissage au niveau du miroir (Ra≤0,4 μm) ; deuxièmement, la lubrification, la force du serre-flan et la force d'estampage doivent être strictement contrôlées pendant le processus d'estampage ; troisièmement, une sélection appropriée des matériaux est nécessaire pour éviter les défauts de surface ; et quatrièmement, une méthode de démoulage raisonnable est nécessaire pour éviter les rayures. De plus, des traitements de surface tels que le chromage dur et la peinture sont nécessaires pour améliorer la qualité d’apparence et la résistance à la corrosion.
