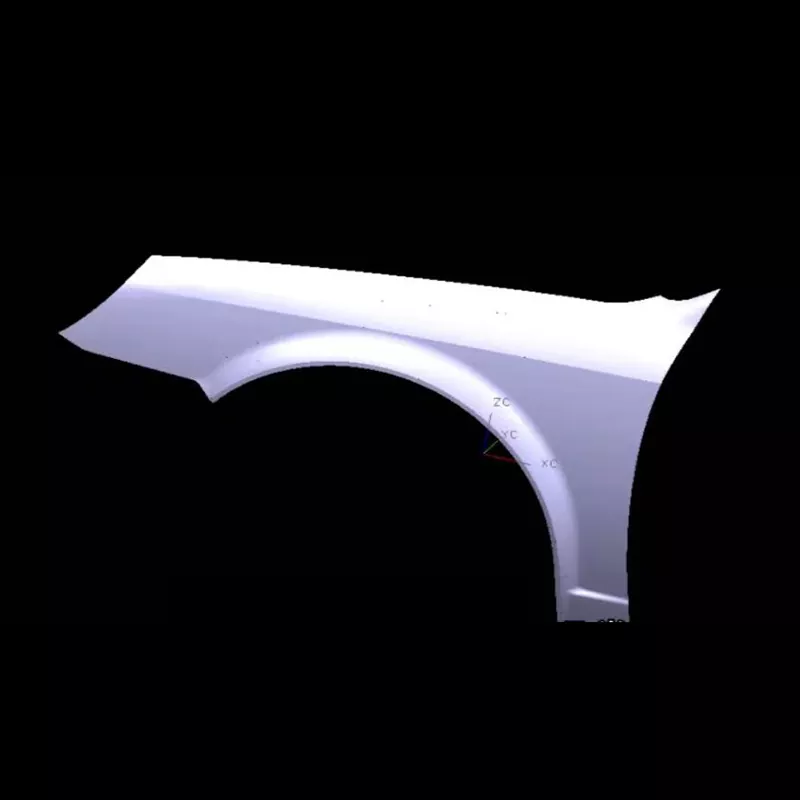

Matrice d'estampage d'aile gauche automobile

La matrice d'estampage d'aile gauche automobile de SIKAIDA est une grande matrice de haute précision utilisée pour l'estampage des panneaux d'aile gauche, nécessitant la formation de surfaces courbes complexes et de bandes de chant. En tant que fabricant leader de matrices d'emboutissage automobile en Chine, SIKAIDA possède une vaste expérience en R&D et en fabrication, une technologie de produits de pointe et fournit des solutions de matrices fiables aux constructeurs automobiles mondiaux.

Détails du produit

1. Structure vaste et complexe

Cette matrice d'estampage de garde-boue gauche automobile est de grande taille (plus de 800 mm de long et plus de 500 mm de large), avec des surfaces complexes, nécessitant la formation de diverses surfaces courbes et caractéristiques de bandes de chant, exigeant une précision extrêmement élevée. SIKAIDA, avec sa technologie avancée de conception et de traitement, peut parfaitement s'adapter aux besoins de style de différents modèles de véhicules.

2. Exigences de haute précision et de brillance élevée

L'aile gauche est une surface exposée et doit être exempte de défauts de surface ; par conséquent, la rugosité de la surface de la matrice doit être inférieure à Ra0,4. SIKAIDA contrôle strictement chaque étape de production pour garantir la précision du die et la qualité d'aspect des pièces embouties.

3. Processus de formage complexe

La matrice d'estampage de l'aile gauche automobile intègre plusieurs processus tels que l'étirage, le découpage et le poinçonnage, et est compatible avec les processus d'étirage et d'hydroformage en une seule étape. SIKAIDA optimise l'agencement du processus pour réduire efficacement les coûts et augmenter l'efficacité.

4. Système de formage complexe

Pour l'angle négatif et la structure en contre-dépouille de l'aile gauche, la matrice est équipée de mécanismes complexes tels que des curseurs et des cales, combinés à un cordon de tirage raisonnable et à un système de ventilation pour éviter la formation de défauts et améliorer le taux d'élasticité.

5. Système de guidage et de positionnement de précision

Des composants de guidage de haute précision assurent un alignement précis des matrices supérieure et inférieure, et un dispositif de positionnement sophistiqué assure un positionnement précis de la tôle, améliorant ainsi la précision de l'emboutissage et la durée de vie de la matrice.

Caractéristiques et applications du produit

Cette matrice d'estampage d'aile gauche automobile convient à la production de diverses ailes gauches automobiles, produisant des formes aérodynamiquement simplifiées. Il est compatible avec divers matériaux tels que l’acier et les alliages d’aluminium. En tant que fournisseur professionnel, SIKAIDA propose des services personnalisés pour répondre aux besoins des différents modèles de véhicules.

Introduction au processus de fabrication

1. Analyse de produit et simulation CAE

La simulation CAE est réalisée à l'aide d'un logiciel tel qu'AutoForm pour prédire et résoudre les défauts tels que les fissures et les plissements, garantissant ainsi la qualité de la conception et de la fabrication des moules.

2. Conception du moule

La conception 3D complète est réalisée à l'aide des logiciels UG et CATIA pour affiner les détails des composants, garantissant ainsi une structure de moule raisonnable et un fonctionnement fiable.

3. Sélection des matériaux

La base de la matrice d'estampage de l'aile gauche automobile est composée d'aciers de haute qualité tels que l'acier 45 et le 42CrMo, tandis que les pièces de travail utilisent des aciers spéciaux tels que le Cr12MoV, garantissant une dureté élevée et une résistance élevée à l'usure, adaptées à un emboutissage à haute intensité à long terme.

4. Usinage de précision

Les processus d'usinage spécialisés, notamment l'ébauche, la finition CNC à grande vitesse, la coupe au fil et le polissage fin, combinés à la trempe et au revenu (dureté HRC48-52), répondent aux exigences de précision et de rugosité de surface.

5. Assemblage et débogage (moulage d’essai T0)

Après assemblage, le moule est testé sur la machine. Les paramètres du processus sont ajustés à plusieurs reprises et le moule est optimisé pour garantir que les pièces estampées sont qualifiées et que le moule peut être directement produit en série.

Tendances de développement :

1. Moulage intégré ultra-léger

L'aile gauche évolue vers des tailles plus grandes et des conceptions intégrées. SIKAIDA utilise des procédés avancés tels que le formage à chaud pour développer des moules adaptés aux exigences de haute résistance et de légèreté.

2. Intelligentisation et numérisation

Des capteurs sont intégrés dans la matrice d'estampage de l'aile gauche automobile pour une surveillance en temps réel. Combiné à la technologie du jumeau numérique, un débogage virtuel est obtenu, raccourcissant le cycle de développement et améliorant le taux de réussite du moulage d'essai.

3. Moulage multi-matériaux et composites

En s'adaptant aux nouveaux matériaux tels que les alliages d'aluminium et la fibre de carbone, les processus de moulage et les moules composites correspondants sont développés pour répondre aux diverses demandes du marché.

4. Applications de fabrication additive

L'utilisation de la technologie d'impression 3D pour fabriquer des composants de moules complexes améliore les performances des moules, raccourcit les cycles de fabrication et met en évidence les avantages de la fabrication de structures complexes.

La matrice d'estampage de garde-boue gauche automobile de SIKAIDA est un exemple typique de moule de panneau de carrosserie automobile. Son cycle de développement de 8 à 15 mois et son coût élevé soulignent la force de l'entreprise. En tant que fabricant et fournisseur professionnel en Chine, SIKAIDA suivra les tendances du secteur, optimisera continuellement ses produits et fournira des solutions de moules de haute qualité aux clients mondiaux.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés dans les matrices d’estampage d’aile gauche automobile ?

A1 : La base du moule utilise généralement de l'acier de construction au carbone de haute qualité (tel que l'acier 45) ou de l'acier de construction en alliage (tel que 42CrMo). Les pièces de travail (profils, arêtes de coupe) utilisent de l'acier à outils à haute teneur en carbone et en chrome (tel que Cr12MoV, SKD11) ou de l'acier de métallurgie des poudres (tel que CPM-D2) pour garantir une dureté élevée, une résistance élevée à l'usure et une bonne ténacité.

Q2 : Quelle est la durée du cycle de fabrication des matrices d’estampage d’aile gauche automobile ?

A2 : Le cycle de développement des matrices d'estampage pour l'aile gauche des automobiles est long (généralement 8 à 15 mois) et le coût est élevé (atteignant des millions à des dizaines de millions de RMB), ce qui en fait une référence clé pour mesurer la force globale des entreprises de fabrication de matrices. À mesure que les automobiles évoluent vers l’intelligence, l’électrification et l’allègement, les exigences techniques de leurs matrices continueront d’augmenter.
