Matrice d'estampage de panneau extérieur de capot automobile

La matrice d'estampage des panneaux extérieurs de capot automobile SIKAIDA est un système de courbure vaste et complexe, comprenant une matrice supérieure, une matrice inférieure, un anneau de pression et des composants de guidage de précision, adapté au formage en une ou plusieurs étapes de panneaux extérieurs de capot. En tant que fournisseur fiable de l’industrie automobile mondiale, ses moules peuvent fonctionner de manière stable dans les lignes d’emboutissage à grand volume.

Caractéristiques principales du produit :

1. Structure à double courbure grande et complexe : la matrice d'estampage de panneau extérieur de capot automobile convient aux panneaux extérieurs de capot (longueur > 1,2 m, largeur 0,8 à 1,0 m), avec une proportion élevée de surfaces de forme libre, de lignes caractéristiques et de nervures de renforcement, nécessitant une précision et une qualité de surface extrêmement élevées.

2. Finition de surface de haute précision et de qualité miroir : adaptée aux pièces d'apparence de catégorie A (pas de rayures, de rides, de retour élastique), la finition de surface de la matrice atteint le niveau miroir (Ra≤0,4 μm), nécessitant des normes strictes en matière de matériaux, de traitement thermique et de techniques de traitement.

3. Système multi-processus intégré : intègre plusieurs processus tels que l'étirage, le poinçonnage et le découpage, compatible avec divers processus de formage, prend en charge l'alimentation, le positionnement et le déchargement automatisés et convient à la production automatisée.

4. Structure robuste et guidage de précision : la matrice d'estampage du panneau extérieur du capot automobile utilise un cadre de matrice à haute résistance adapté à l'estampage à fort tonnage, équipé d'un poteau de guidage de haute précision et d'un système de manchon de guidage pour éviter le désalignement de la matrice, et dispose d'un tampon stable et d'un mécanisme de déchargement pour garantir un estampage en douceur.

5. Système avancé de lubrification et de refroidissement : le système de lubrification optimisé réduit la friction et prolonge la durée de vie de la matrice ; un système de refroidissement à température contrôlée peut être ajouté si nécessaire pour garantir la stabilité de la formation du matériau.

Applications et avantages matériels

La matrice d'estampage de panneau extérieur de capot automobile convient à l'estampage de panneaux extérieurs en acier et en alliage léger pour les voitures particulières, les véhicules utilitaires et les véhicules à énergie nouvelle. La base de la matrice utilise de l'acier inoxydable 45# et Q235, et les pièces de travail sont constituées de matériaux tels que le Cr12MoV, atteignant une dureté de 48 à 52 HRC après traitement thermique, possédant des avantages tels qu'une résistance élevée et une résistance élevée à l'usure.

Processus de fabrication complet

1. Analyse de produit et simulation CAE

Les logiciels AutoForm et Dynaform sont utilisés pour analyser la formabilité, le retour élastique, etc., prédire et résoudre les problèmes d'emboutissage et optimiser le processus et la conception des matrices.

2. Conception de matrices 3D complète

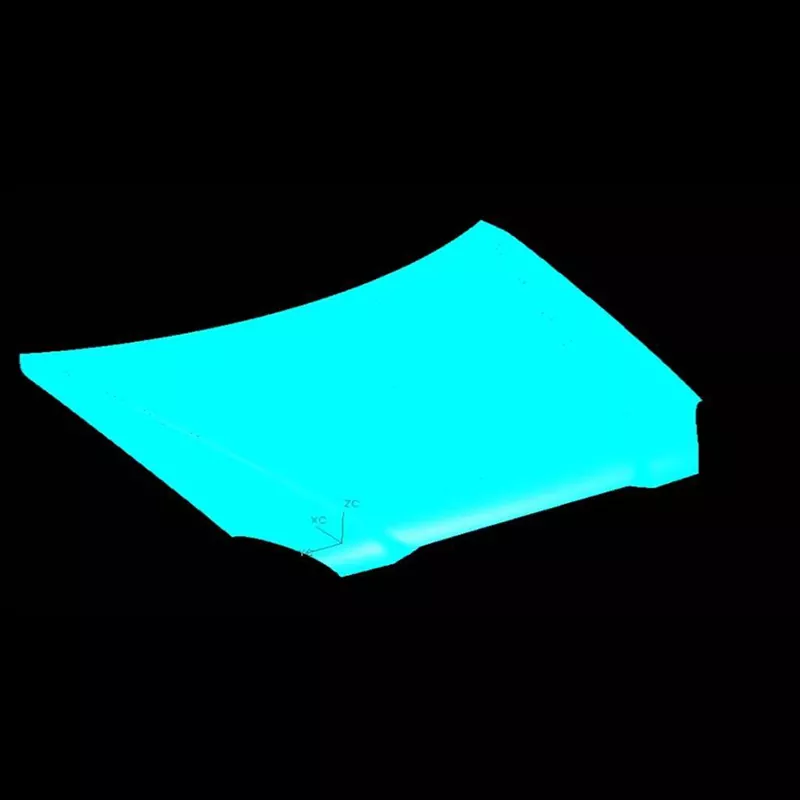

La matrice d'estampage de panneau extérieur de capot automobile utilise des logiciels tels que UG et CATIA pour réaliser une conception 3D complète, en positionnant avec précision tous les détails tels que les inserts et les vis.

3. Sélection des matériaux et traitement thermique

Des matériaux appropriés sont sélectionnés et des processus tels que la trempe et le revenu sous vide sont utilisés pour garantir que les propriétés mécaniques de la matrice répondent aux exigences d'utilisation.

4. Usinage de précision

Après un usinage d'ébauche (en tenant compte des surépaisseurs), un usinage de finition (garantissant la précision), un usinage spécial (électroérosion, coupe au fil, etc.) et un polissage, une finition miroir est obtenue.

5. Assemblage et moulage d’essai T0

Après avoir assemblé tous les composants, un moulage d’essai est effectué. Les paramètres du processus sont ajustés et le moule est modifié et optimisé jusqu'à ce que la pièce emboutie réponde aux exigences du dessin.

Tendances de développement

L'industrie du moule affiche quatre tendances majeures : l'adaptation à des matériaux légers et à haute résistance ; atteindre la précision et l'intelligence de l'ensemble du processus ; automatisation intégrée multi-processus ; raccourcir les cycles de développement grâce à la technologie des jumeaux numériques ; et réduire les coûts.

La matrice d’estampage du panneau extérieur du capot automobile SIKAIDA représente le niveau avancé des matrices d’estampage. Avec un cycle de développement de 8 à 15 mois et des coûts allant de millions à dizaines de millions de yuans, il sert de référence pour mesurer la force des usines de moules professionnelles. SIKAIDA continuera à améliorer sa technologie pour répondre aux besoins haut de gamme de l'industrie automobile mondiale.

Questions fréquemment posées :

Q1 : Quels matériaux sont généralement utilisés dans la matrice d’estampage du panneau extérieur du capot automobile ?

A1 : La base du moule utilise généralement de l'acier de construction au carbone de haute qualité (tel que 45#, Q235), tandis que les pièces de travail utilisent de l'acier à outils à haute teneur en carbone et à haute teneur en chrome (tel que Cr12MoV, Cr12) et de l'acier rapide (tel que W6Mo5Cr4V2), etc., qui subissent un traitement thermique approprié pour obtenir la dureté et la résistance à l'usure requises.

Q2 : Quelle est la durée du cycle de fabrication des matrices d’estampage pour les panneaux extérieurs de capots automobiles ?

A2 : Les matrices d'estampage pour les panneaux extérieurs de capots automobiles ont des structures complexes et des exigences de haute précision. Le cycle de fabrication dure généralement de 8 à 15 mois, en fonction de la complexité du produit, des exigences techniques et des capacités de fabrication. Son long cycle de développement et son coût élevé en font une référence clé pour mesurer la force globale d’une entreprise de moulage.
