Matrice d'estampage de panneau intérieur de couvercle de coffre automobile

La matrice d'estampage de panneau intérieur de couvercle de coffre automobile SIKAIDA est un système de moule intégré vaste, complexe et de haute précision utilisé pour estamper l'acier laminé à froid, l'acier inoxydable, l'alliage d'aluminium et d'autres tôles métalliques dans des panneaux intérieurs de couvercle de coffre qualifiés. Il ne s'agit pas d'un moule unique, mais d'un système de moules progressifs ou composites à plusieurs postes qui peuvent réaliser les processus de formage, de détourage, de poinçonnage et de bordage en une seule opération. Il s'agit d'une référence en matière de technologie de moulage de panneaux de carrosserie automobile, déterminant directement l'apparence, l'ajustement et les performances structurelles du produit final.

Caractéristiques principales du produit

1. Grande taille et structure complexe

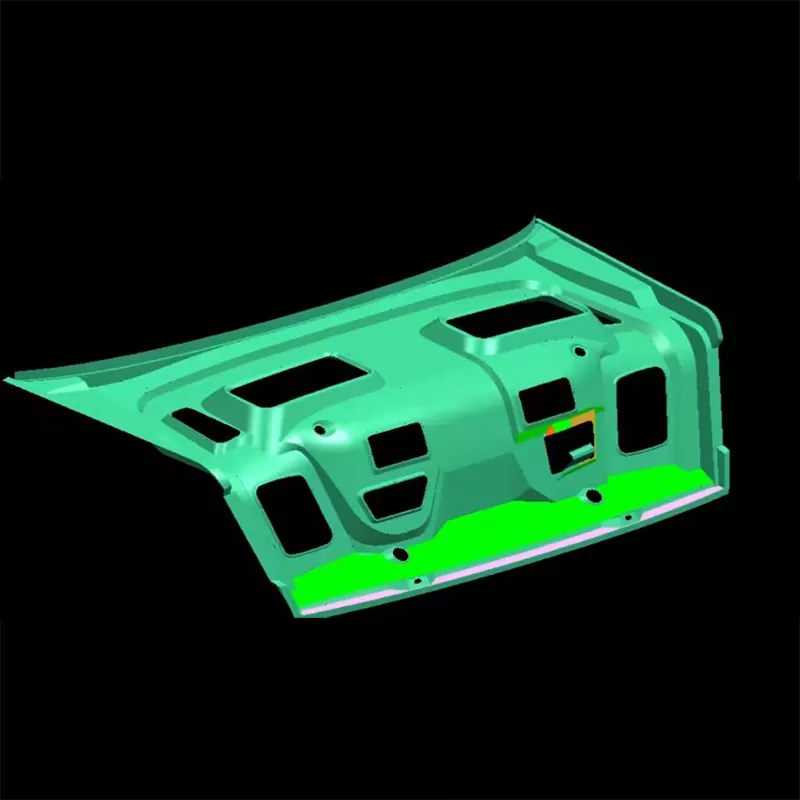

Les panneaux intérieurs du couvercle de coffre mesurent généralement plus de 1,2 mètre de long et 0,8 à 1,0 mètre de large, avec des formes complexes comprenant des nervures de renforcement, des trous de montage et des structures de brides. La matrice d'estampage de panneau intérieur de couvercle de coffre automobile utilise de nombreuses surfaces de forme libre et un usinage continu multi-stations pour garantir une formation précise de contours complexes.

2. Ultra-haute précision et qualité de surface

En tant que composant extérieur et structurel, le panneau intérieur du coffre ne nécessite aucune rayure, pli ou fissure. Les moules SIKAIDA présentent des surfaces ultra-lisses, une répartition uniforme des contraintes et un flux de matière optimisé, obtenus grâce à un usinage de haute précision et à des technologies avancées de traitement de surface.

3. Compatibilité multi-matériaux

Compatible avec divers matériaux de tôle tels que l'acier laminé à froid, l'acier galvanisé, l'acier inoxydable et les alliages d'aluminium, la structure du moule est optimisée pour les performances de formage et les caractéristiques de retour élastique de différents matériaux. Il peut intégrer des systèmes spéciaux de positionnement et de reconnaissance pour obtenir une production flexible.

4. Mécanisme de formage complexe et automatisation

Pour de nombreux angles négatifs et structures en contre-dépouille, la matrice d'estampage de panneau intérieur de couvercle de coffre automobile est équipée d'un mécanisme complet de cale, de curseur et de formage hydraulique, couplé à un système d'alimentation automatique, de positionnement précis et de déchargement stable, permettant une production de masse fiable et sans personnel.

5. Surveillance et contrôle intelligents

Le moule intègre des capteurs de pression, des détecteurs de déplacement et des contrôleurs de température pour assurer une surveillance en temps réel du processus de moulage, une auto-optimisation des paramètres et une traçabilité de la qualité, garantissant ainsi la cohérence des produits par lots.

Domaines d'application

Les matrices d'estampage des panneaux intérieurs de coffre SIKAIDA sont largement utilisées dans divers véhicules de tourisme et domaines connexes :

- Berlines, berlines, SUV, monospaces

- Véhicules à énergies nouvelles (électrique pur, hybride rechargeable, hybride)

- Fabrication de pièces automobiles

- Marché de la réparation et du remplacement automobile

Avec le développement de véhicules légers, l’application de panneaux intérieurs de coffre en alliage d’aluminium devient de plus en plus répandue. Notre technologie de moulage continue de s'améliorer pour s'adapter aux exigences plus élevées en matière de matériaux et de processus.

Processus de fabrication

1. Analyse de produit et simulation CAE

La matrice d'estampage de panneau intérieur de couvercle de coffre automobile utilise les logiciels AutoForm et Dynaform pour l'analyse de formabilité, la prédiction du retour élastique et la simulation de la répartition de l'épaisseur afin d'éviter de manière proactive les défauts de moulage tels que les fissures, les plissements et le retour élastique.

2. Conception du moule

Conception 3D complète à l'aide des logiciels UG, CATIA et SolidWorks, couvrant la conception des surfaces, les systèmes de guidage, de déchargement et de positionnement, correspondant parfaitement aux propriétés des matériaux et aux paramètres de l'équipement.

3. Sélection des matériaux

- Pièces de travail : Cr12MoV, SKD11, W6Mo5Cr4V2 (haute dureté, haute résistance à l'usure)

- Corps de base : acier 45#, Q235 (haute résistance, haute rigidité)

- Poteaux et bagues de guidage : acier à roulement, SUJ2 (précision stable)

4. Usinage de précision

- Usinage d'ébauche : Fraisage à portique, électroérosion à fil

- Finition Usinage : CNC haute vitesse (précision ±0,01 mm), meulage, polissage

- Usinage spécial : Usinage par électroérosion (EDM), électropolissage

- Traitement de surface : nitruration, chromage, revêtement DLC

5. Assemblage et moule d'essai T0

Après avoir terminé l'assemblage et les tests de précision de toutes les pièces, un moulage d'essai et une inspection de la première pièce sont effectués. Une modification et une optimisation continues du moule sont effectuées jusqu'à ce qu'une production de masse stable soit atteinte.

Tendances de développement

1. Allègement et moulage intégré : utilisant des alliages d'aluminium et de l'acier à haute résistance, plusieurs composants sont intégrés dans une seule unité, réduisant ainsi le nombre de pièces et de points de connexion.

2. Technologies de thermoformage et d'hydroformage : largement appliqués aux matériaux à haute résistance, les moules sont équipés de systèmes avancés de contrôle de la température et de matériaux résistants aux hautes températures, atteignant des températures de formage de 500 à 900 ℃.

3. Fabrication intelligente et numérisation : l'intégration des réseaux de capteurs et la combinaison de la technologie des jumeaux numériques, de la mise en service virtuelle, de la maintenance prédictive et de l'auto-optimisation des processus sont réalisées.

4. Applications de fabrication additive : L’impression 3D est utilisée pour fabriquer des canaux d’eau de refroidissement complexes et des structures légères, améliorant ainsi l’efficacité des moules et raccourcissant les cycles de fabrication.

5. Technologie de formage multi-matériaux : Adaptable aux structures de carrosserie composites acier-aluminium et plastique-métal, répondant aux besoins particuliers du formage multi-matériaux.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés dans la matrice d’estampage du panneau intérieur du couvercle de coffre automobile ?

A1 : La partie active du moule utilise principalement de l'acier à outils à haute teneur en carbone et en chrome (tel que Cr12MoV, SKD11) et de l'acier rapide pour garantir une dureté et une résistance à l'usure élevées ; la partie de base utilise de l'acier de construction tel que l'acier 45 et le Q235 pour garantir la résistance ; les piliers de guidage et les bagues utilisent de l'acier à roulement ou SUJ2. La sélection du matériau du moule sera ajustée pour différents matériaux de formage ; par exemple, lors du formage d'alliages d'aluminium, une plus grande attention sera accordée à l'anti-adhérence et à la conductivité thermique du matériau.

Q2 : Quelle est la durée du cycle de production de la matrice d’estampage du panneau intérieur du couvercle de coffre automobile ?

A2 : La matrice d'estampage pour le panneau intérieur du coffre automobile prend généralement 8 à 15 mois entre la conception et la livraison. Le cycle spécifique dépend de la complexité du produit, du type de matériau, des exigences de précision et du niveau technique de l'entreprise de fabrication. Les matrices de moulage complexes d'une seule pièce ou utilisant de nouveaux matériaux peuvent avoir un cycle de développement plus long.

Q3 : Comment garantir la qualité de formage du panneau intérieur du coffre ?

A3 : Garantir la qualité du formage nécessite un contrôle sous plusieurs aspects : premièrement, une analyse préliminaire de simulation CAE pour prédire les défauts de formage potentiels ; deuxièmement, la précision dans la fabrication des moules, avec une finition de surface nécessitant généralement un Ra0,4 ou plus ; troisièmement, l'optimisation des paramètres du processus, notamment la pression, la course et la lubrification ; quatrièmement, utiliser des systèmes de surveillance avancés pour surveiller le processus de formage en temps réel ; et cinquièmement, une inspection stricte des matières premières et un contrôle de la stabilité des processus.

Q4 : Quelle est la durée de vie du moule ?

A4 : En fonction du matériau et du processus, la durée de vie d'une matrice d'estampage de panneau intérieur de couvercle de coffre automobile se situe généralement entre 300 000 et 1 000 000 de cycles. L’utilisation de matériaux de moulage de haute qualité et de processus de traitement thermique appropriés, associés à un entretien approprié, peuvent prolonger considérablement la durée de vie du moule. La durée de vie des matrices de formage en alliage d'aluminium est généralement plus longue que celle des matrices de formage en acier.

Q5 : Comment répondre aux exigences de formage des différents matériaux ?

A5 : Les moules doivent être spécifiquement conçus pour différents matériaux. Par exemple, le formage de l’acier nécessite une plus grande force de formage et une meilleure lubrification ; la formation d'alliages d'aluminium nécessite de prendre en compte l'adhésion du matériau et la conductivité thermique ; et le formage d'acier à haute résistance nécessite une plus grande compensation du retour élastique. En ajustant la forme du moule, les paramètres du processus et le traitement de surface, les caractéristiques de formage de différents matériaux peuvent être adaptées.
