Matrice d'estampage du panneau latéral gauche automobile

La matrice d'estampage du panneau latéral gauche automobile SIKAIDA est un système d'outil d'estampage grand, de haute précision et complexe développé par SIKAIDA pour l'estampage du panneau latéral gauche intégral des tôles d'acier ou d'aluminium. Il ne s'agit pas d'une seule matrice, mais d'un système intégré complet comprenant des composants clés tels que des matrices de découpage, des matrices d'étirage, des matrices de détourage et des matrices de bridage. Le niveau de fabrication de ce produit représente directement les normes les plus élevées en matière de matrices d'emboutissage de panneaux de carrosserie automobile et constitue un symbole essentiel de la force globale de SIKAIDA en tant que fournisseur professionnel dans l'industrie des matrices.

Caractéristiques détaillées du produit

1. Grande taille et structure complexe

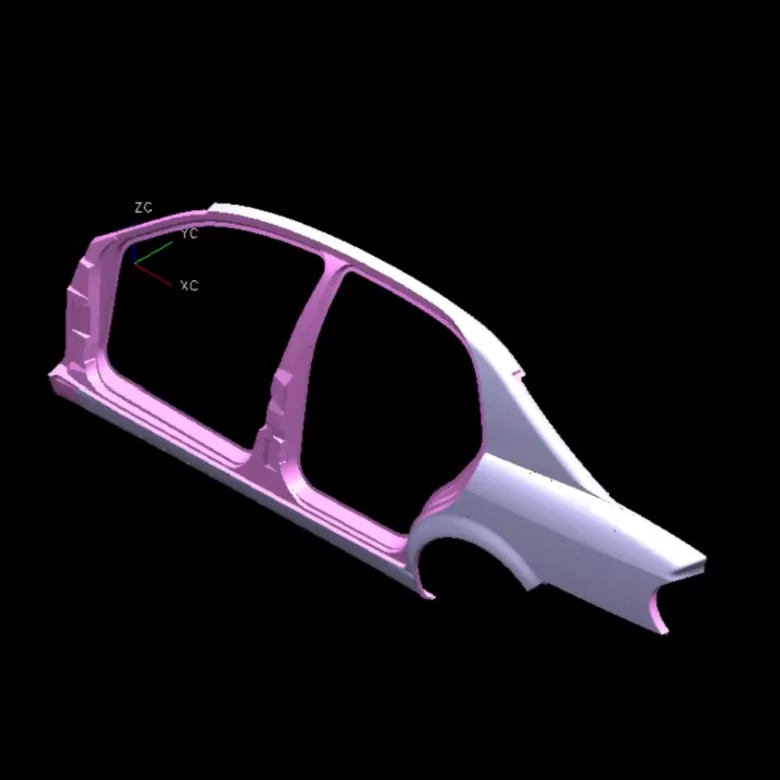

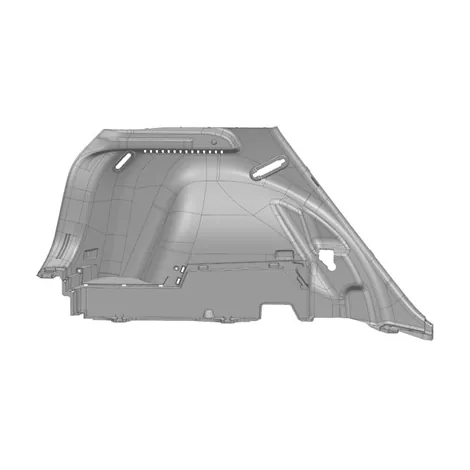

Le panneau latéral gauche d'une voiture est de grande taille (généralement plus de 1,5 mètre de longueur et 0,8 à 1 mètre de largeur), avec une forme complexe, comprenant des éléments d'emboutissage profond, des courbures complexes, des ouvertures de fenêtre et des lignes caractéristiques. La matrice d'estampage du panneau latéral gauche automobile de SIKAIDA peut former avec précision les trous de montage, les nervures de renforcement et les détails de bride sur le panneau latéral. Grâce à une analyse de simulation professionnelle et à l'optimisation de la structure du moule, il garantit une répartition raisonnable des contraintes et un formage stable.

2. Exigences de haute précision et de haute qualité

En tant que composant extérieur majeur d’une voiture, le panneau latéral gauche doit être exempt de rayures, rides, bosses et autres défauts. SIKAIDA contrôle strictement la qualité, avec des exigences strictes en matière de finition de surface du moule et de répartition de la pression. Les surfaces de formage des clés sont finement polies pour obtenir une finition miroir, évitant ainsi les défauts de surface causés par le frottement entre la tôle et le moule lors de l'emboutissage.

3. Formage intégré multi-processus

L'estampage du panneau latéral gauche nécessite l'exécution continue de plusieurs processus, notamment le découpage, l'emboutissage, le découpage et le bridage. La matrice d'estampage du panneau latéral gauche automobile de SIKAIDA fonctionne de manière transparente avec les lignes de production automatisées modernes, en utilisant une technologie de transfert robotique pour réaliser un estampage multi-stations continu. Cela équilibre l'efficacité de la production avec une qualité de produit constante, et la configuration scientifique du processus raccourcit les cycles de production et réduit les coûts.

4. Système de guidage et d'équilibrage complexe

Répondant aux formes complexes et aux grandes dimensions des panneaux latéraux, la filière est équipée d'un système de guidage de haute précision (piliers de guidage, manchons de guidage, plaques de guidage latérales) pour assurer une fermeture précise des filières supérieure et inférieure. Un système d'équilibrage complet (ressorts à azote, blocs d'équilibrage mécaniques) garantit un emboutissage stable et sûr, prolongeant ainsi la durée de vie de la matrice.

5. Système avancé de lubrification et de ventilation

La matrice est dotée d'un système de lubrification automatique complexe qui applique automatiquement du lubrifiant pendant l'emboutissage, réduisant ainsi la friction entre la tôle et la matrice et améliorant la qualité du formage. Les grandes matrices d'étirage sont équipées d'un système de ventilation multipoint pour éviter les plis, les bosses et autres défauts de formage causés par l'air emprisonné.

Caractéristiques et applications du produit

La matrice d'estampage du panneau latéral gauche SIKAIDA Automotive est principalement utilisée dans la fabrication de panneaux latéraux pour les véhicules de tourisme tels que les berlines, les SUV et les monospaces. Il peut également être utilisé dans la production de panneaux latéraux de cabine et d'autres revêtements pour véhicules utilitaires. Les moules sont fabriqués en acier allié à haute résistance, avec des surfaces clés subissant un traitement thermique et un polissage de précision, ce qui entraîne une résistance élevée à l'usure, une haute précision et une longue durée de vie. En tant qu'usine professionnelle possédant une vaste expérience en production, SIKAIDA peut personnaliser les solutions de moules en fonction des différents modèles de véhicules et des besoins des clients, répondant ainsi aux diverses exigences de production de l'industrie automobile.

Introduction au processus de fabrication

1. Analyse de produit et simulation CAE

Avant la conception du moule, SIKAIDA utilise des logiciels professionnels de simulation d'emboutissage tels qu'AutoForm et Dynaform pour prédire la formabilité, la déformation et le retour élastique des panneaux latéraux, identifiant les risques de qualité à l'avance, optimisant les solutions de processus et les structures de moule, et réduisant les coûts d'essai et de modification.

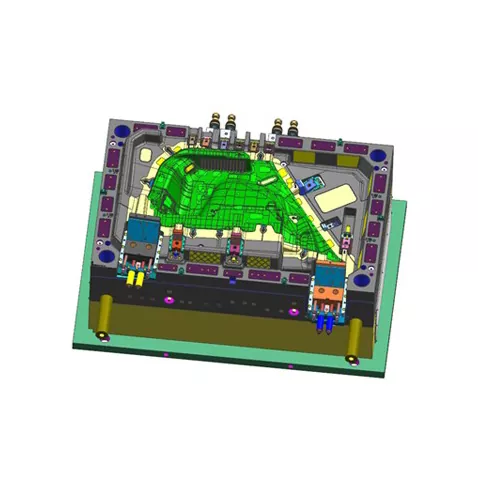

2. Conception du moule

Des logiciels de conception 3D avancés tels que UG et CATIA sont utilisés pour réaliser la conception 3D complète de tous les composants, y compris le moule supérieur, le moule inférieur et l'anneau de pression. Des facteurs tels que l'épaisseur de la tôle et la compensation du retour élastique sont pleinement pris en compte pour garantir la précision et la stabilité du moule. Le schéma de conception est examiné et confirmé par des ingénieurs professionnels.

3. Sélection des matériaux

Le substrat de la matrice d'estampage du panneau latéral gauche automobile utilise de l'acier de construction au carbone de haute qualité (tel que l'acier 45) ou de l'acier de construction en alliage (tel que 42CrMo) pour garantir la ténacité et la rigidité. Les pièces de travail (profils, arêtes de coupe) utilisent de l'acier à outils à haute teneur en carbone et en chrome (tel que Cr12MoV, SKD11) ou de l'acier de métallurgie des poudres pour garantir une dureté élevée, une résistance à l'usure élevée et prolonger la durée de vie du moule.

4. Usinage de précision

- Usinage d'ébauche : l'usinage initial est effectué à l'aide d'une grande fraiseuse à portique ou d'un centre d'usinage à portique CNC, avec une marge de finition.

- Usinage de finition : l'usinage de précision du centre d'usinage CNC à grande vitesse des profils et des arêtes de coupe garantit la précision dimensionnelle et la rugosité de la surface.

- Usinage spécial : L'usinage par électroérosion (EDM) est utilisé pour traiter des profils et des coins complexes ; L'électroérosion à fil est utilisée pour usiner des trous et des contours de précision ; la trempe et le revenu sont effectués pour atteindre une dureté de 48 à 52 HRC.

- Traitement de surface : un chromage dur ou une nitruration est appliqué aux profilés pour améliorer la dureté et la résistance à l'usure, tandis que la prévention de la rouille et le dégraissage sont également effectués.

5. Assemblage et débogage (moule d’essai T0)

Tous les composants sont assemblés dans un moule complet, installé sur l'équipement d'emboutissage pour un moulage d'essai. Les techniciens professionnels ajustent à plusieurs reprises les paramètres du processus tels que la pression et la course jusqu'à ce qu'une pièce qualifiée soit produite. Après inspection de la première pièce et confirmation des mesures dimensionnelles, il est livré au client.

Tendances de développement

1. Moulage intégré ultra-large

Les panneaux latéraux automobiles évoluent vers des structures intégrées plus grandes, nécessitant un tonnage de moule plus élevé (jusqu'à 2 000 tonnes et plus) et une stabilité dimensionnelle. SIKAIDA optimise en permanence la technologie de conception et de traitement, permettant le développement de matrices d'estampage de panneaux latéraux intégrés ultra-larges pour répondre aux besoins des véhicules à énergie nouvelle et des modèles de nouvelle génération.

2. Application de matériaux légers

Avec le développement de l’allègement automobile, de nouveaux matériaux tels que l’acier à haute résistance et les alliages d’aluminium sont largement utilisés. SIKAIDA optimise la structure du moule et la technologie de traitement de surface pour s'adapter aux caractéristiques de formage des nouveaux matériaux (par exemple, les matrices d'étirage en alliage d'aluminium sont équipées de revêtements spéciaux et de systèmes de lubrification).

3. Fabrication intelligente et numérisation

Des capteurs de pression et de température sont intégrés dans le moule pour surveiller les paramètres d'emboutissage en temps réel, permettant ainsi une maintenance prédictive et une optimisation des processus. Combiné à la technologie du jumeau numérique pour le débogage virtuel, le cycle de développement peut être raccourci de 20 à 30 %, améliorant ainsi l'efficacité de la R&D.

4. Changement rapide de matrice et automatisation

Pour les besoins de production multi-variétés et en petits lots, le moule adopte une structure de changement de matrice rapide (serrage rapide, positionnement automatique), couplée à des robots automatisés et à des systèmes d'inspection par vision, permettant d'atteindre un haut degré d'automatisation dans la production d'emboutissage et d'améliorer la flexibilité de la production.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés pour la matrice d'estampage du panneau latéral gauche automobile ?

A1 : La base du moule utilise généralement de l'acier de construction au carbone de haute qualité (tel que l'acier 45) ou de l'acier de construction en alliage (tel que 42CrMo). Les pièces de travail (profils, arêtes de coupe) utilisent de l'acier à outils à haute teneur en carbone et en chrome (tel que Cr12MoV, SKD11) ou de l'acier de métallurgie des poudres pour garantir une dureté élevée (48-52 HRC) et une résistance élevée à l'usure. Certains moules haut de gamme utilisent une technologie de carbure cémenté ou de revêtement de surface pour améliorer la durée de vie.

Q2 : Quelle est la durée du cycle de fabrication d'un moule d'estampage de panneau latéral gauche automobile ?

A2 : Le cycle de fabrication des matrices d'emboutissage pour le panneau latéral gauche d'une automobile varie généralement de 8 à 15 mois, en fonction de facteurs tels que la complexité de la pièce, les exigences de précision et la capacité de production. Le cycle de développement des matrices de panneaux latéraux à surface incurvée complexe peut dépasser 15 mois, tandis que les matrices à structure simple peuvent être achevées en 8 à 10 mois. L'ensemble du processus, de la conception et du traitement à l'assemblage et au débogage, nécessite la collaboration entre plusieurs départements.
