Matrice d'estampage du panneau latéral droit de l'automobile

La matrice d'emboutissage du panneau latéral droit automobile de SIKAIDA est un grand système de matrice de haute précision composé de plusieurs composants, capable de répondre aux besoins de formage du panneau latéral droit (panneau extérieur, panneau intérieur, nervures de renfort, etc.). En tant que fournisseur professionnel, SIKAIDA contrôle strictement la qualité pour garantir la production stable de pièces de panneaux latéraux de haute qualité, favorisant ainsi une production efficace pour les constructeurs automobiles.

Détails du produit

1. Structure complexe et à grande échelle

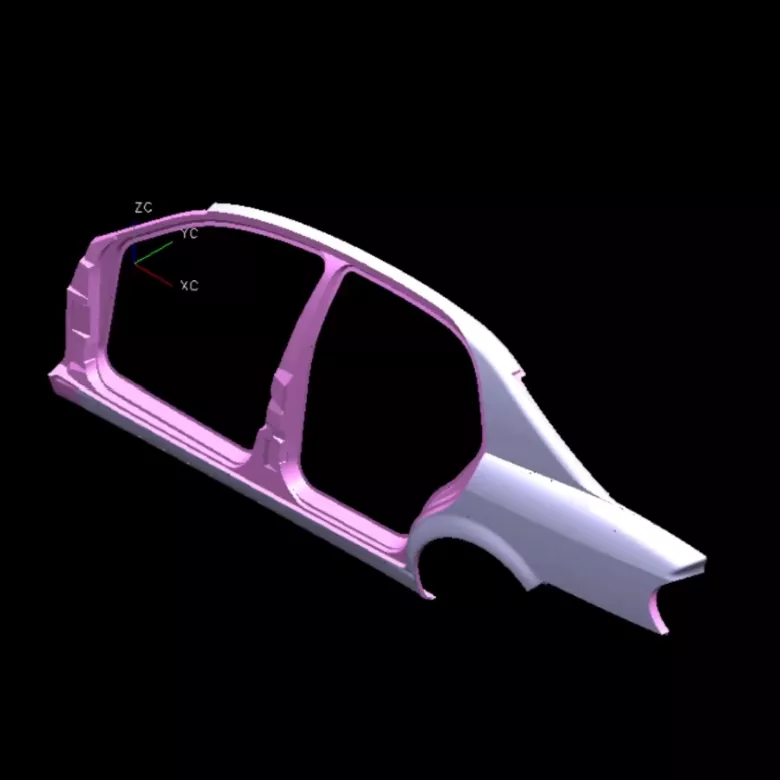

La matrice d'estampage du panneau latéral droit automobile est de taille massive (plus de 1,5 mètres de long et plus de 0,8 mètre de large) avec une forme complexe, capable de former des éléments clés tels que des vitres de porte, des positions de montage de rétroviseurs et des nervures de renforcement.

2. Exigences de haute précision et de haute qualité

Conçue pour les pièces d'apparence de panneaux latéraux, la surface du moule est sans défaut, avec une précision dimensionnelle de ± 0,05 mm, une finition de surface semblable à un miroir (Ra≤ 0,4 μm) et des bords lisses et sans bavures.

3. Processus de formage complexes

Intégrant des processus avancés tels que l'emboutissage profond, le détourage et le poinçonnage, le bridage, le pressage des nervures de renforcement et le formage continu multipostes, il complète efficacement le formage de pièces complexes.

4. Système de guidage et de réglage de précision

Équipé de piliers et de bagues de guidage de haute précision, d'anneaux de pression réglables, de curseurs à came mobiles et d'un système à ressort/hydraulique à l'azote, garantissant la précision et la stabilité de l'estampage.

5. Système avancé de refroidissement et de lubrification

Doté de systèmes de refroidissement par eau par circulation, de lubrification automatique et de purge à air comprimé, il convient à l'estampage à grande vitesse, prolonge la durée de vie des moules et garantit une production stable.

Caractéristiques et applications du produit

1. Moulage intégral : le moulage monobloc réduit le soudage et améliore l'efficacité ;

2. Production à haut rendement : adaptable à l'automatisation à grande vitesse, temps de cycle de 15 à 20 secondes ;

3. Utilisation élevée des matériaux : disposition optimisée, taux d'utilisation ≥85 % ;

4. Bonne cohérence : les pièces estampées ont une qualité stable et une forte interchangeabilité ;

5. Forte adaptabilité : les composants remplaçables peuvent s'adapter à différents modèles de véhicules, réduisant ainsi les coûts.

Introduction au processus de fabrication

1. Analyse du produit et conception du processus : la matrice d'estampage du panneau latéral droit automobile utilise le logiciel CAE pour analyser la formabilité de l'emboutissage, optimiser le processus et déterminer la solution d'estampage optimale.

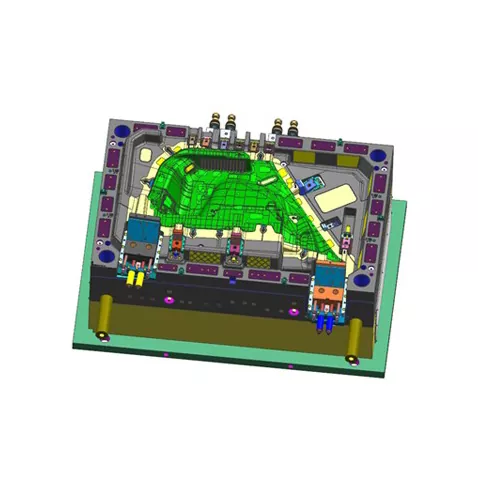

2. Conception de moules : conception entièrement 3D utilisant UG et CATIA pour améliorer les mécanismes de base tels que le guidage et le refroidissement.

3. Sélection des matériaux : la base du moule utilise de l'acier 45 et les pièces de travail utilisent des aciers à outils tels que le Cr12MoV, avec des zones à forte usure renforcées.

4. Processus d'usinage de précision : l'usinage grossier, l'usinage de finition (CNC, coupe de fil) et le traitement de surface (trempe, polissage, nitruration) garantissent la précision du moule et la résistance à l'usure.

5. Assemblage et débogage Après un assemblage de précision, la matrice est testée sur la machine, les paramètres sont ajustés et la production d'essais par lots vérifie la stabilité de la matrice.

La matrice d'estampage du panneau latéral droit SIKAIDA Automotive est un équipement essentiel dans la fabrication automobile. Son cycle de développement est de 8 à 15 mois et son coût est élevé, ce qui en fait un indicateur clé de la force d'une entreprise. Notre usine en Chine dispose de la pleine capacité de production et continuera à innover, en fournissant des solutions de matrices de haute qualité aux clients mondiaux pour un bénéfice mutuel.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés pour la matrice d'estampage du panneau latéral droit de l'automobile ?

A1 : La base de matrice utilise généralement de l'acier de construction au carbone standard (tel que l'acier 45), tandis que les pièces de travail utilisent de l'acier à outils à haute teneur en carbone et en chrome (tel que Cr12MoV, DC53). Les zones à forte usure peuvent utiliser du carbure cémenté ou subir un traitement de renforcement de surface.

Q2 : Quelle est la durée du cycle de production d’une matrice d’estampage de panneau latéral droit automobile ?

A2 : La matrice d'estampage du panneau latéral droit de l'automobile est le point culminant de la technologie, de l'expérience et du savoir-faire. Son cycle de développement est long (généralement 8 à 15 mois) et son coût est élevé (atteignant des millions à des dizaines de millions de RMB), ce qui en fait un indicateur clé de la force globale d'une entreprise de matrices. À mesure que l’industrie automobile évolue vers les nouvelles énergies, l’intelligentisation et l’allègement, les exigences techniques de ses moules continueront d’augmenter.
