Matrice d'estampage de panneau extérieur de porte avant droite automobile

La matrice d'estampage de panneau extérieur de porte avant droite automobile SIKAIDA est un équipement personnalisé de base pour l'estampage des panneaux extérieurs de porte avant droite. En tant que fournisseur professionnel, SIKAIDA adhère à des normes élevées en estampant des matériaux métalliques pour obtenir des panneaux extérieurs de porte avant droite de haute précision et de haute qualité. Ceci est crucial pour garantir la qualité des produits et reflète sa force globale en tant qu’usine de moules leader en Chine.

Détails du produit

1. Formation de grandes surfaces incurvées

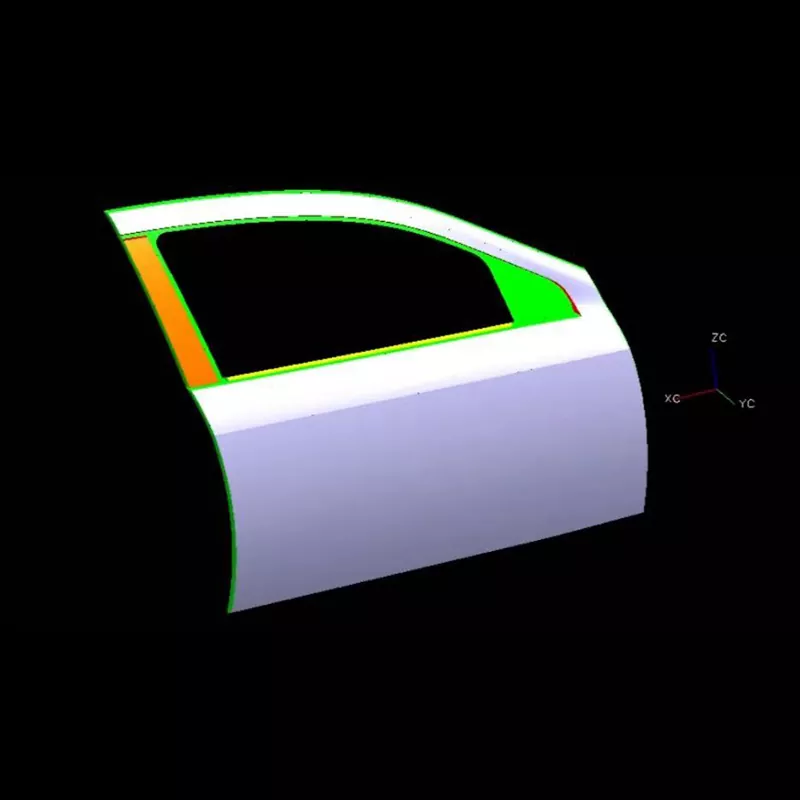

Le panneau extérieur de la porte avant droite mesure plus de 1,5 mètre et présente une surface incurvée complexe, nécessitant la formation unique des éléments clés. SIKAIDA utilise l'usinage CNC à cinq axes et la finition manuelle pour contrôler strictement la précision du moule et la qualité de la surface, en s'appuyant sur des équipements d'usine avancés pour garantir les résultats de moulage.

2. Exigences de haute précision et de haute brillance

En tant que composant extérieur, le panneau extérieur de la porte nécessite une finition lisse et sans défaut. La matrice d'estampage du panneau extérieur de porte avant droite automobile SIKAIDA a une rugosité de surface de travail de Ra0,4 μm ou plus. Grâce à un polissage spécial et à une conception optimisée des espaces et des surfaces de pression, il garantit une contrainte uniforme sur le matériau en feuille et une surface sans défaut.

3. Intégration de processus complexes

Adaptables aux procédés avancés tels que le thermoformage et le soudage laser, les moules SIKAIDA intègrent divers dispositifs auxiliaires, permettant la configuration de structures de moulage complexes, améliorant l'efficacité et la qualité, et mettant en valeur la force technique professionnelle.

4. Puissant système de déchargement et de guidage

Pour la structure complexe du panneau extérieur de la porte, le moule est équipé d'un système de guidage et de déchargement de haute précision, avec des composants à ressort configurés avec précision pour assurer un démoulage en douceur du matériau en feuille sans déformation, améliorant ainsi l'efficacité et le rendement de la production.

5. Système de contrôle et de surveillance de précision

Les moules haut de gamme sont équipés d'un système de détection complet pour la surveillance en temps réel du processus d'emboutissage ; certains moules intègrent des fonctions de lubrification automatique et de réglage du moule, permettant une production intelligente et améliorant la stabilité.

Caractéristiques et applications du produit

Cette matrice d'estampage de panneau extérieur de porte avant droite d'automobile est utilisée dans la fabrication de portes pour diverses voitures particulières et véhicules utilitaires. SIKAIDA, suivant la tendance de la légèreté, étend sa compatibilité avec les matériaux en acier à haute résistance et en alliage d'aluminium. En tant que fournisseur professionnel en Chine, il peut proposer des solutions personnalisées.

Introduction au processus de fabrication

1. Conception du produit et analyse CAE La matrice d'estampage du panneau extérieur de la porte avant droite de l'automobile utilise un logiciel professionnel tel qu'AutoForm pour l'analyse du formage et l'optimisation des processus, la prévision des défauts et la pose des bases de la fabrication des moules.

2. Conception de la structure du moule La conception 3D complète est réalisée à l'aide des logiciels UG et CATIA, prenant en compte de manière exhaustive tous les systèmes de moule, équilibrant la précision et la maintenabilité et réduisant les erreurs de conception.

3. Sélection des matériaux Des matériaux de haute qualité tels que l'acier 45# et le Cr12MoV sont sélectionnés pour garantir une résistance élevée et une résistance à l'usure élevée du moule, adaptés à une production à haute intensité à long terme et solidifier les bases de la qualité.

4. Usinage de précision : l'ébauche, la finition (CNC à grande vitesse, etc.), le polissage miroir et le chromage dur sont effectués pour garantir la durée de vie du moule et la qualité de l'estampage.

5. Assemblage et débogage (moulage d'essai T0) : Après un assemblage de précision, le moule est testé sur la machine pour ajuster les paramètres du processus, inspecter la première pièce, optimiser le moule et le processus et assurer une production stable de produits qualifiés.

Tendances de développement :

1. Moulage ultra-léger et intégré

Suivant la tendance de la légèreté, des moules adaptés aux nouveaux matériaux sont développés et une technologie de moulage intégrée est adoptée pour réduire le nombre de pièces et améliorer l'efficacité et la stabilité.

2. Production intelligente et numérique

Les capteurs intégrés dans le moule, combinés à la technologie des jumeaux numériques, permettent une surveillance en temps réel et un débogage virtuel, raccourcissant ainsi le cycle de R&D et favorisant les mises à niveau intelligentes.

4. Procédés multi-matériaux et composites

S'adapter aux carrosseries multi-matériaux, renforcer l'application de procédés composites dans le moule et améliorer l'adaptabilité du traitement de divers matériaux tels que l'acier et l'aluminium.

4. Fabrication additive et reconditionnement

La matrice d'estampage du panneau extérieur de la porte avant droite de l'automobile utilise l'impression 3D métallique pour améliorer l'efficacité de la fabrication et prolonger la durée de vie des moules grâce à des technologies telles que la refabrication au laser, incarnant le concept de développement vert.

Foire aux questions

Q1 : Quels matériaux sont généralement utilisés dans la matrice d'estampage du panneau extérieur de la porte avant droite de l'automobile ?

A1 : La base du moule utilise généralement de l'acier de construction au carbone de haute qualité (tel que 45#) et de l'acier de construction en alliage (tel que 42CrMo). Les surfaces de travail utilisent de l'acier à outils à haute teneur en carbone et en chrome (tel que Cr12MoV, SKD11) ou de l'acier de métallurgie des poudres (tel que CPM-VANADIS 6) pour garantir une résistance élevée, une résistance élevée à l'usure et une ténacité élevée. Certains moules haut de gamme utilisent également des matériaux en carbure cémenté ou en céramique.

Q2 : Quelle est la durée du cycle de production de la matrice d'estampage pour le panneau extérieur de la porte avant droite de l'automobile ?

A2 : Le cycle de fabrication de la matrice d'estampage du panneau extérieur de porte avant droite d'automobile est généralement de 8 à 15 mois, en fonction de la complexité du produit, des exigences techniques et des capacités de l'entreprise de fabrication. Son développement implique plusieurs étapes, notamment la conception, l'analyse, le traitement, l'assemblage et le débogage, et constitue l'aboutissement de la technologie, de l'expérience et du temps.

Q3 : Comment garantir la durée de vie de la matrice d'estampage pour le panneau extérieur de la porte avant droite ?

A3 : La clé pour garantir la durée de vie de la matrice comprend : ① La sélection de matériaux de matrice de haute qualité et de processus de traitement thermique avancés ; ② Usinage de précision et contrôle de qualité strict ; ③ Un système de lubrification et de refroidissement bien conçu ; ④ Fonctionnement, maintenance et entretien régulier normalisés ; ⑤ Réparation et remise à neuf en temps opportun. Grâce à ces mesures complètes, la durée de vie de la matrice peut atteindre 500 000 à 1 000 000 de cycles ou plus.
